CO2 laser
INTEGRERBAR LASER
GREEN-laser: Integrert lasersystem for direkte merking – merk svært reflekterende materialer og sensitive plastmaterialer.
Last ned våre brosjyrer
Produktdatablad
Laser kilde
CO2
Merkeområde
Fra 70 x 70 mm til 210 x 210 mm
Fra 2.8» x 2.8» til 8.3» x 8.3»
Kompatible materialer
Plastikk og metall
Den integrerte CO₂-lasermerkeren er perfekt egnet for merking av organiske materialer. I motsetning til konvensjonelle merkingssystemer som blekkskriver eller etikettering, arbeider den integrerte laseren kontaktløst og krever lite vedlikehold.
PERMANENT DIREKTE MERKING
Våre kraftige og allsidige CO₂-lasergravere bruker en bølgelengde på 10 600 nm i det infrarøde området, noe som gir direkte, identifiserende og permanent merking på et bredt spekter av materialer som naturmaterialer (tre, lær, papir, frukt og grønnsaker), transparente materialer (glass, transparent plast) og belagte materialer (malte overflater, anodisert aluminium).
MILJØVENNLIG LØSNING
Direkte merking med CO₂-laser er et reelt alternativ til stempling, blekkskriving eller etikettering i flere bruksområder. Lasergraveren er miljøvennlig fordi den ikke bruker blekk og ikke genererer avfall. Den fungerer uten forbruksmateriell, i motsetning til andre løsninger, og det er derfor ikke behov for å bytte blekk eller stoppe maskinen for vedlikehold.
VISION MANAGER – ÉN LØSNING FOR MERKING OG LESING
Med Vision Manager sikres korrekt identifikasjon av delene dine. Modulen tilbyr blant annet et effektivt lesekamera, enkel installasjon, kvalitetsanalyse (grade) og overføring av statusinformasjon til PLS. Kombinert med svært høy merkingshastighet (opptil 10 000 mm/s) er CO₂-serien utviklet for integrasjon i produksjonslinjer med høy produktivitet.
Tekniske spesifikasjoner
Generelt
Laser KILDE
CO2
CW LASER
Kontinuerlig bølge
Spesifikasjoner
Bølgelengde
10600 nm
Tilgjengelige effektversjoner
30 W
Monoblokkdesign, enkel integrasjon
Ingen følsomme kabeltilkoblinger i systemintegrasjonen.
Laserklassifisering
Klasse 4-lasersystem, med mulighet for overgang til klasse 1 ved integrasjon i stasjon eller med Mini inline-modul
Svært kommunikativ laser

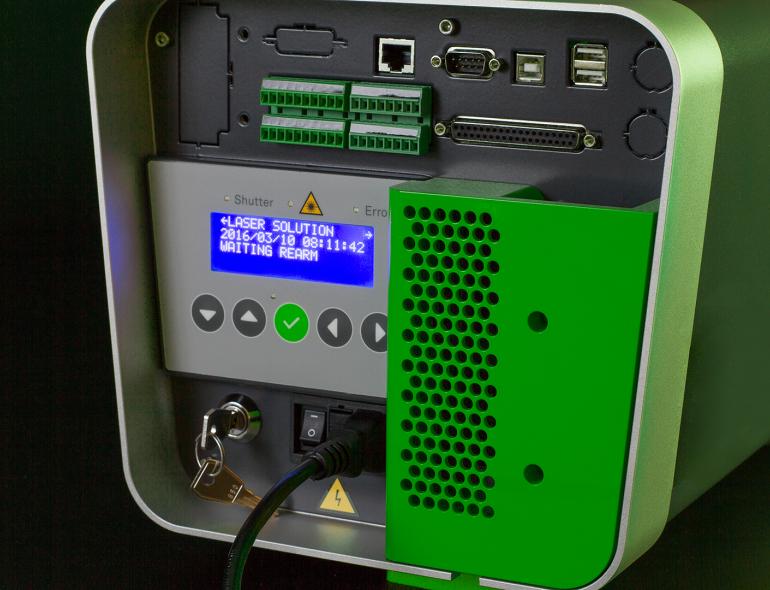

CO₂-lasermerkeren er kompatibel med et bredt spekter av kommunikasjonsprotokoller: Ethernet TCP/IP, RS232, standard 8 I / 8 O, dedikert I/O via DB-37 samt valgfrie industrielle protokoller som Profinet og Ethernet IP
| CO2 LASER | |
|---|---|
| Model | C30 |
| Laser Source | CO2 10600 nm |
| Power | 30W |
| Power Peak | – |
| Frequency | CW laser (Continous Wave) |
| Scan speed | Up to 10000 mm/s (393.7 in/s) |
| Marking area – Available lenses | F100: 70 x 70 mm (2.8» x 2.8») F150: 100 x 100 mm (3.9» x 3.9») F200: 140 x 140 mm (5.5» x 5.5») F300: 210 x 210 mm (8.3» x 8.3») |
| Fieldbus | PROFINET or ETHERNET IP |
| Display | Integrated screen with control panel for: REAL-TIME SUPERVISION, EASY DIAGNOSIS, SOFTWARE UPDATES, MEMORY BACK-UP… |
| Embedded fonts type | 60+ Gravotech fonts |
| Types of codes | All formats of barcode and 2D codes |
| Marking head weight | 24 kg (52.91 lbs) |
| Marking speed | Up to 4000 mm/s (157.48 in/s) |
| Laser safety classification | Class 4 |
| Machine dimensions (L x W x H) | 820 x 258 x 230 mm (32.2» x 10.1» x 9») |
| Marking head installation direction | All positions |
| Power consumption rate | 1000W |
| Rated voltage | 100 – 240 V AC |
| Operating Temperature | 10 to 40°C (50 to 104°F) |
| Humidity level | 10-85% |
| Safety performance level | PL=d |
| Communication interfaces (standard) | Ethernet TCP/IP; Terminal block 8I / 8O; Laser Safety Dedicated I/O; RS232; USB |
Berøringsfri merking

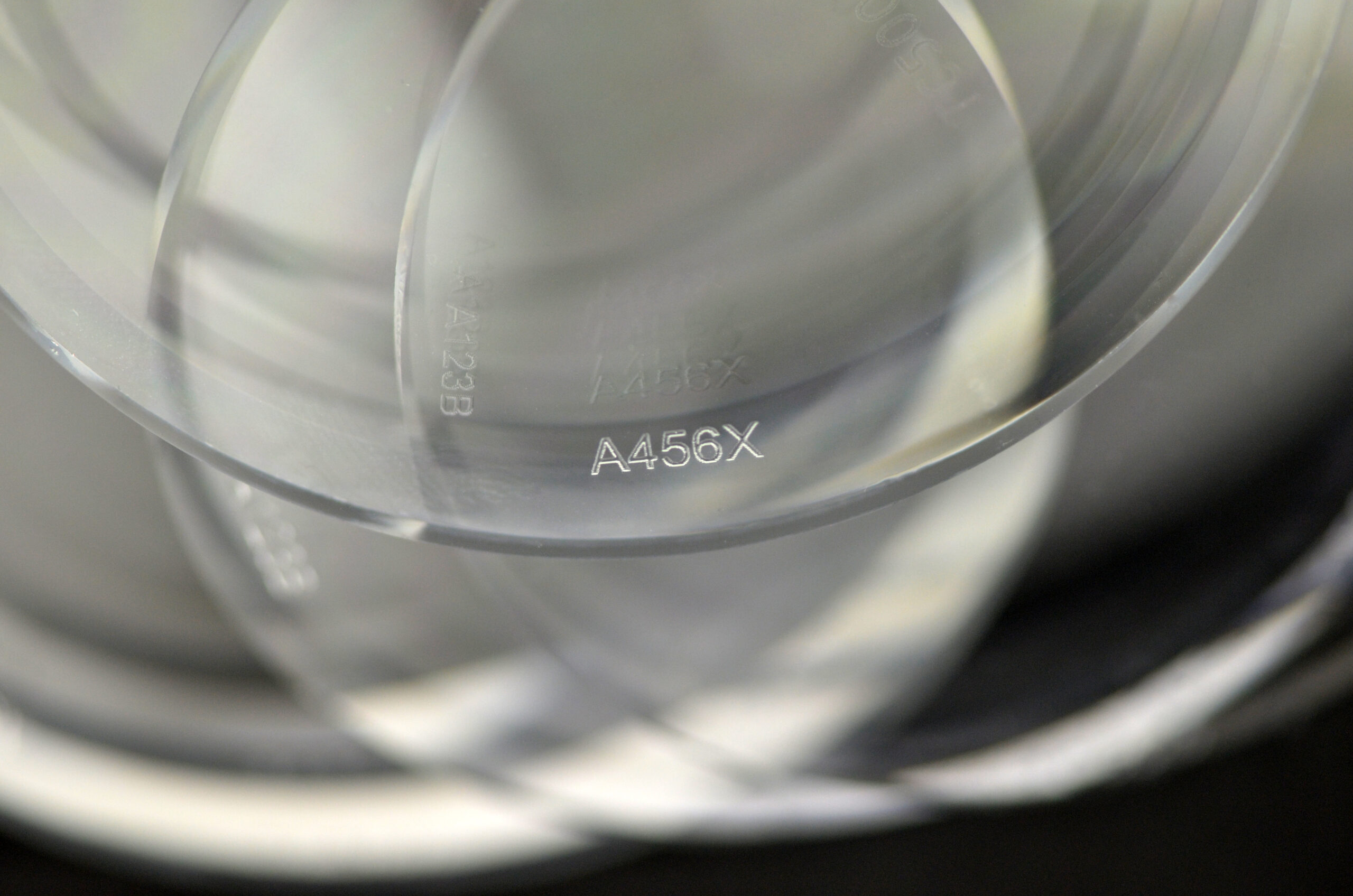

Som et berøringsfritt merkingssystem kan vår CO₂-laserteknologi trygt gravere selv det tynneste glass og transparent plast (PC og PET) uten risiko for å skade produktet.
Glasset merkes kun på overflaten, og for transparente/transluscente PET-plasttyper oppnås en hvit merking som ser ut til å sveve på overflaten.
Innebygd programvare i laseren

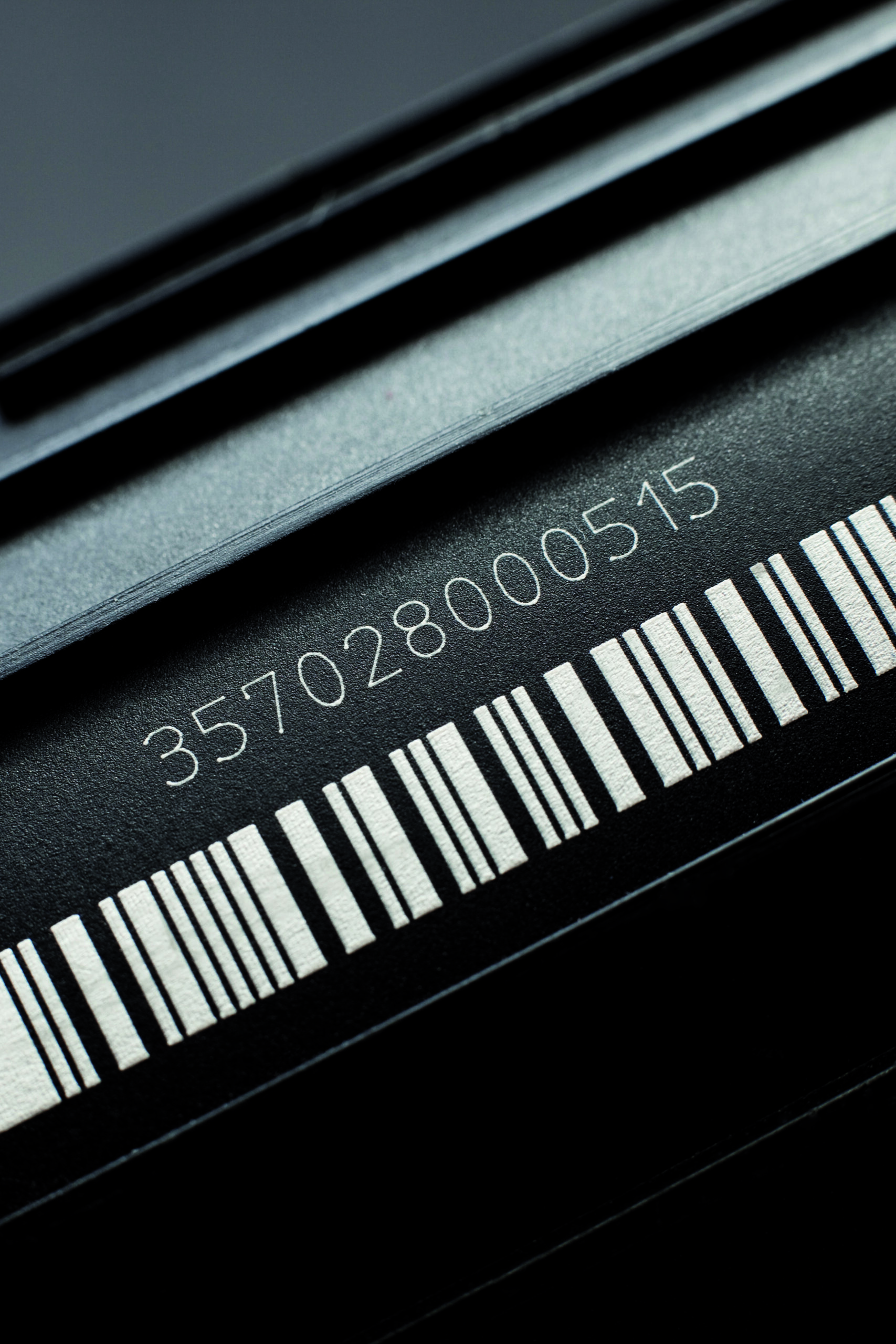

Den kan automatisk serialisere delene dine, opprette unik identifikasjon med avanserte merkingselementer (tidsstempler i flere formater, variabler, tellere, offset-koder) og oppdatere tekst samt 1D/2D-koder som er forhåndsdefinert i malene dine.
Den effektive innebygde elektronikken kan utveksle og samle inn informasjon fra PLS-er og databaser i sanntid, noe som sparer tid og øker produktiviteten.
Denne laseren kan håndtere mer enn 30 materialer
| ORGANICS | |
| Ceramic |  |
| Electrical and medical ceramic | |
| Food | |
| Glass, crystal | |
| Leather | |
| Paper, cardboard, cork |  |
| Rubber | |
| Stone, granite, marble | |
| Textiles | |
| Wood, varnished wood |  |
| PLASTICS | |
| ABS | |
| Foam | |
| Laminates | |
| PA | |
| PC | |
| PE, BET | |
| PMMA, Acrylic | |
| POM – PBT | |
| PP | |
| METALS | |
| Anodized Aluminum | |
| Coated metal | |
= Merking
= Skjæring
= Gravering / dypmerking
