FIBER laser
INTEGRERBAR LASER
FIBER-laser: Integrert lasermerkingssystem for metall- og plastdeler
Last ned våre brosjyrer
Produktdatablad
Laser kilde
Fiber-laser
Merkeområde
Fra 65 x 65 mm til 300 x 300 mm
Fra 2.56» x 2.56» til 11.81» x 11.81»
Kompatible materialer
Alle metaller
Vår kraftige og høykvalitets industrielle fiberlasergraverer utfører presise merkinger raskt. Kompakt, med gode kommunikasjonsmuligheter og enkel å integrere i en produksjonsprosess, er den den ideelle fiberlasermerkeren for metall og plast.
KOMPAKT DYP LASERGRAVERING
Den robuste konstruksjonen, basert på en støpt aluminiumsstruktur, og optiske komponenter av høy kvalitet sikrer styrke og lavt vedlikehold. Enten den integreres i produksjonslinjer eller robotceller, er installasjonen enkel i alle monteringsposisjoner. Laseren kan orienteres mot delens overflate for å redusere installasjonstid og verktøykostnader betydelig.
INDUSTRIELL LASER
Utstyrt for å møte kravene til Industri 4.0 kan fiberlasergravereren for metall bruke flere nettverks- og feltbussprotokoller, noe som gir full kompatibilitet med alle PLS-merker og sikrer rask og kostnadseffektiv integrasjon.
KRAFTIG FIBERLASERMERKER
Denne dype lasermerkingsmaskinen er tilgjengelig i flere effektnivåer: 20 W, 30 W og 50 W. 20 W er egnet for de fleste applikasjoner innen overflatemerking, 30 W gir rask og høy-kontrast merking, og 50 W er best egnet for dyp lasergravering.
Tekniske spesifikasjoner
Generelt
Teknologi
FIBER
Lange fiberkabler
(3 m som standard / 5 m som tilvalg) for å redusere begrensninger ved integrasjon i produksjonslinjen
Spesifikasjoner
Bølgelengde
1064 nm
Tilgjengelige effektversjoner
20 – 30 – 50 W
Firmwareoppdatering via USB-port
Gjenoppretting av fullstendig sikkerhetskopi
Komponenter kan enkelt byttes ut: skinnemontert kilde, enkel tilgang til elektronikkort
Kommunikasjon:
Ethernet TCP/IP; Profinet; Ethernet IP; dedikert I/O (SUB D37); 8I / 8O; RS232; USB (x3)
Tilvalg:

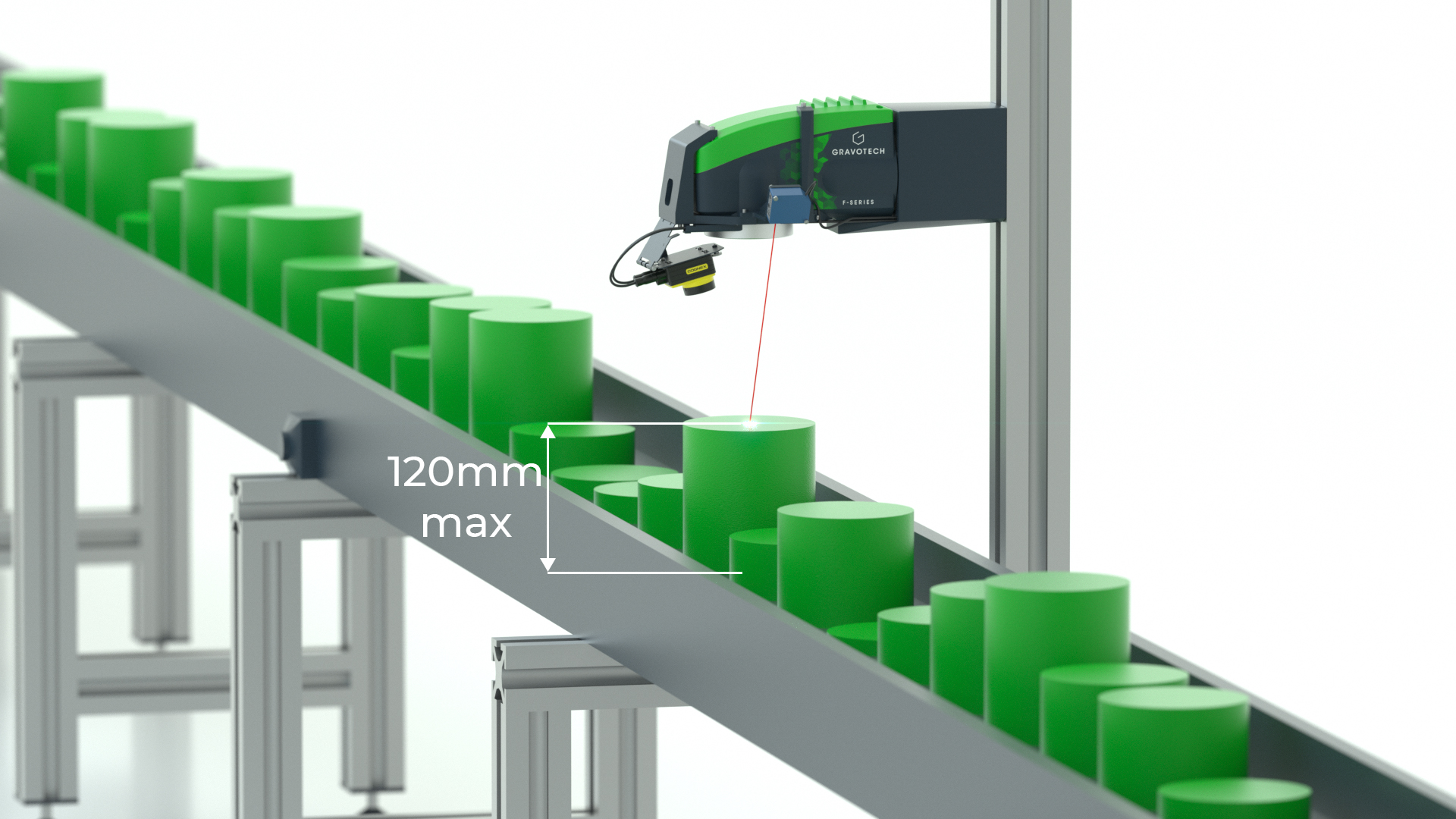

3D-modul / Autofokus / Vision Manager
| FIBER LASER | |
|---|---|
| Model | F20 / F30 / F50 |
| Laser Source | Fiber 1064 nm |
| Power | 20W / 30W / 50W |
| Power Peak | 10 kW |
| Frequency | 2-200 Khz |
| Scan speed | Up to 10000 mm/s (393.7 in/s) |
| Marking area – Available lenses | F100: 65 x 65 mm (2.6» x 2.6») F160: 110 x 110 mm (4.3» x 4.3») F254: 175 x 175 mm (6.9» x 6.9») F330: 205 x 205 mm (8.1» x 8.1») F420 (on request): 300 x 300 mm (11.8» x 11.8») |
| Marking head cable length | 3 m – 9.8 ft (5 m – 16.4 ft in option) |
| Fieldbus | PROFINET or ETHERNET IP |
| Display | Integrated screen with control panel for: REAL-TIME SUPERVISION, EASY DIAGNOSIS, SOFTWARE UPDATES, MEMORY BACK-UP… |
| Embedded fonts type | 60+ Gravotech fonts |
| Types of codes | All formats of barcode and 2D codes |
| Marking head weight | 8.3 kg (18.3 lbs) |
| Marking speed | Up to 4000 mm/s (157.48 in/s) |
| Laser safety classification | Class 4 |
| Machine dimensions (L x W x H) | 307 x 138 x 203 mm (12» x 5.4» x 8») |
| Marking head installation direction | All positions |
| Power consumption rate | 400W (700W Max) |
| Rated voltage | 100 – 240 V AC |
| Operating Temperature | 10 to 40°C (50 to 104°F) |
| Humidity level | 10-85% |
| Safety performance level | PL=d |
| Communication interfaces (standard) | Ethernet TCP/IP; Terminal block 8I / 8O; Laser Safety Dedicated I/O; RS232; USB |
| Control unit | F20-F30: 16.6 kg (36.57 lbs) F50: 20.6 kg (45.42 lbs) |

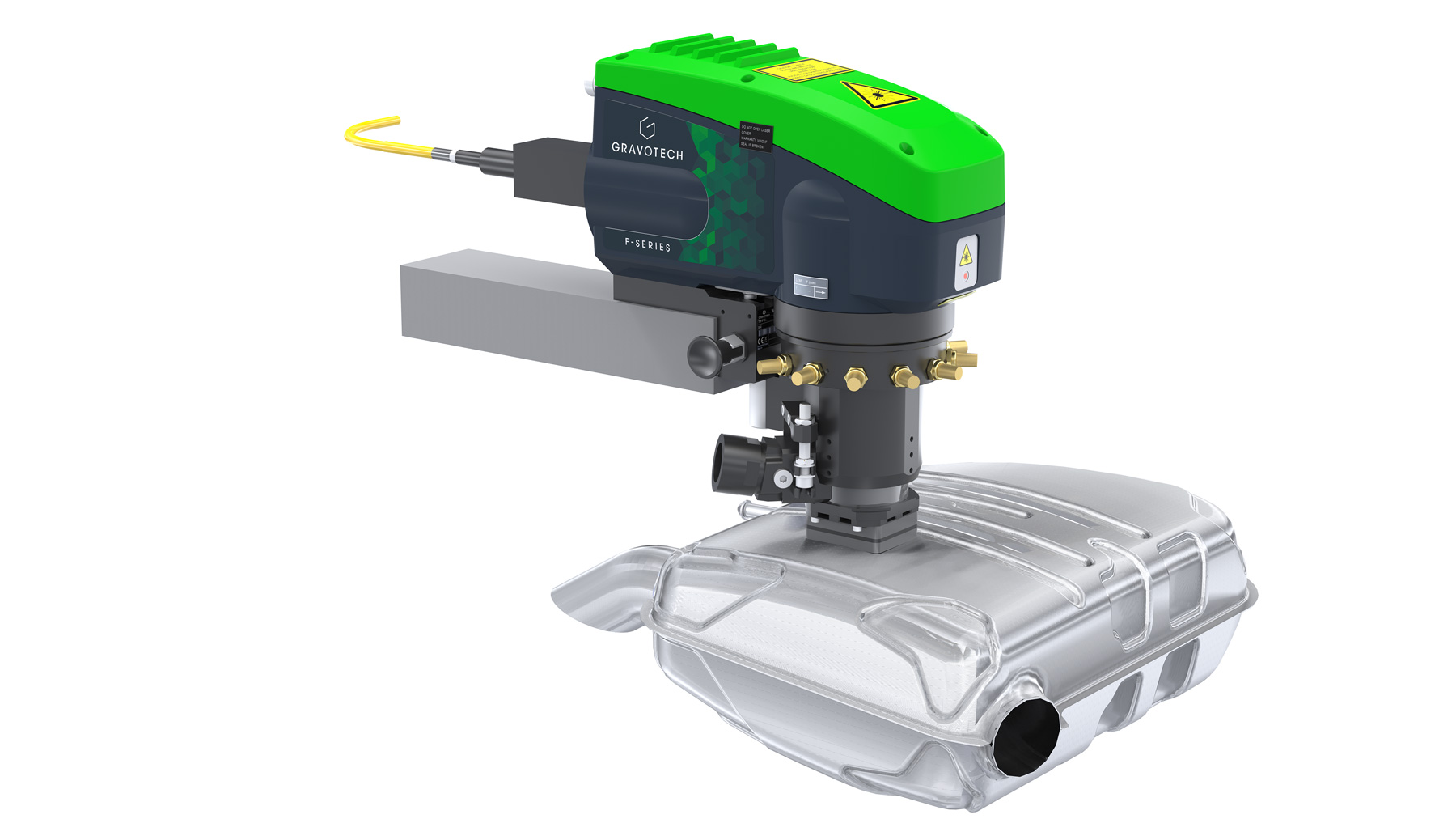

Industriell laser utviklet for krevende miljøer
Denne lasermerkingsmaskinen for metall er spesielt utviklet for bruk i tøffe miljøer og for dyp lasergravering.
Det robuste kabinettet i støpt aluminium er stivt, reduserer vibrasjoner og tåler støt. IP54-beskyttelsesgraden på laserhodet bidrar til lavere vedlikeholdskostnader over tid.
Et metallnett-støvfilter på laserkilden beskytter elektronikken og selve kilden.
Gode kommunikasjonsmuligheter
For å forenkle og redusere programmeringstiden for PLS-er er lasermerkeren kompatibel med et bredt spekter av kommunikasjonsprotokoller:
Ethernet TCP/IP, RS232
Standard 8 I / 8 O
Dedikert I/O via DB-37
Samt valgfrie industrielle kommunikasjonsprotokoller som Profinet og Ethernet IP
Denne laseren kan håndtere mer enn 20 materialer
| FIBER | |
|---|---|
| ORGANICS | |
| Ceramic |  |
| Electrical and medical ceramic | |
| PLASTICS | |
| ABS | |
| Laminates | |
| PA | |
| PE, BET | |
| PMMA, Acrylic | |
| POM – PBT | |
| PP | |
| METALS | |
| Aluminum |   |
| Anodized Aluminum | |
| Brass | |
| Carbide | |
| Coated metal | |
| Copper | |
| Gold, silver, nickel, platinum | |
| Stainless steel | |
| Steel | |
| Titanium | |
= Merking / rissing
= Skjæring
= Gravering / dyptmerking
