GREEN laser
INTEGRERBAR LASER
GREEN-laser: Integrert lasersystem for direkte merking – merk svært reflekterende materialer og sensitive plastmaterialer.
Last ned våre brosjyrer
Produktdatablad
Laser kilde
DSPSS
Merkeområde
Fra 65 x 65 mm til 150 x 150 mm
Fra 2.6» x 2.6» til 5.91» x 5.91»
Kompatible materialer
Plastikk og metall
GREEN-lasermerkeren er utviklet for kompleks og kald lasermerking på materialer som ikke reagerer på andre bølgelengder.
GREEN-laseren har en liten strålediameter som gir enestående mikromerkingskvalitet og presisjon på et bredt spekter av materialer.
KALD GRØNN LASERMERKING
Kald lasermerking refererer til merking og behandling som utføres med minimal termisk påvirkning. Konsentrasjonen av laserstrålen gjør det mulig å merke uten å tilføre varme til delene, og unngår dermed brenning eller skade. Denne permanente merkingen endrer ikke materialet og er en ideell løsning for myke materialer og sensitive komponenter.
INDUSTRIELL MIKROMERKING MED LASER
Gravotech har utviklet grønne lasergravere som sikrer små og presise merker. De tilbyr en fin punktstørrelse på 20 μm og mikromerking med eksepsjonell oppløsning, samtidig som den termiske påvirkningen på materialet begrenses. Små 2D Data Matrix-koder, detaljerte logoer og presis fjerning av tynne belegg – GREEN Series Integrated Laser kan møte alle dine applikasjonsbehov, inkludert stålmerking.
DIREKTE MERKING AV DET UMULIGE
Allsidigheten er nærmest uovertruffen. Serien bruker en bølgelengde på 532 nm for å merke materialer som normalt ikke reagerer på infrarøde bølgelengder: fra grove til svært transparente plasttyper, stål, reflekterende metaller (kobber, sølv, gull), keramikk, papp og tre.
Tekniske spesifikasjoner
Generelt
Pulslengde
fra 2 til 500 ns
Laser source
DPSS (Diode Pump Solid State) kilde
Spesifikasjoner
Bølgelengde
532 nm
Tilgjengelige effektversjoner
5 W
Tilgjengelige lasereffekter
10 W: perfekt egnet for kontrastfylt plastmerking
20 W: for svært høy produktivitet ved plastmerking, og dobbelt så rask på alle typer metaller, selv de mest reflekterende
Laserklassifisering
Klasse 4-lasersystem, med mulighet for overgang til klasse 1 ved integrasjon i stasjon eller med Mini inline-modul
Svært kommunikativ laser
GREEN-lasermerkeren er kompatibel med et bredt spekter av kommunikasjonsprotokoller: Ethernet TCP/IP, RS232, standard 8 I / 8 O, dedikert I/O via DB-37 samt valgfrie industrielle protokoller som Profinet og Ethernet IP
| GREEN LASER | |
|---|---|
| Model | G5 / G10 |
| Laser Source | DPSS 532 nm |
| Power | 5W / 10W |
| Power Peak | 70 kW |
| Frequency | 10-100 Khz |
| Scan speed | Up to 10000 mm/s (393.7 in/s) |
| Marking area – Available lenses | F100: 65 x 65 mm (2.6» x 2.6») F160: 110 x 110 mm (4.3» x 4.3») F254: 175 x 175 mm (6.9» x 6.9») |
| Fieldbus | PROFINET or ETHERNET IP |
| Display | Integrated screen with control panel for: REAL-TIME SUPERVISION, EASY DIAGNOSIS, SOFTWARE UPDATES, MEMORY BACK-UP… |
| Embedded fonts type | 60+ Gravotech fonts |
| Types of codes | All formats of barcode and 2D codes |
| Marking head weight | 19.8 kg (43.65 lbs) |
| Marking speed | Up to 4000 mm/s (157.48 in/s) |
| Laser safety classification | Class 4 |
| Machine dimensions (L x W x H) | 730 x 258 x 230 mm (28.7» x 10.1» x 9») |
| Marking head installation direction | All positions |
| Power consumption rate | 500W |
| Rated voltage | 100 – 240 V AC |
| Operating Temperature | 15 to 35°C (59 to 95°F) |
| Humidity level | 10-85% |
| Safety performance level | PL=d |
| Communication interfaces (standard) | Ethernet TCP/IP; Terminal block 8I / 8O; Laser Safety Dedicated I/O; RS232; USB |

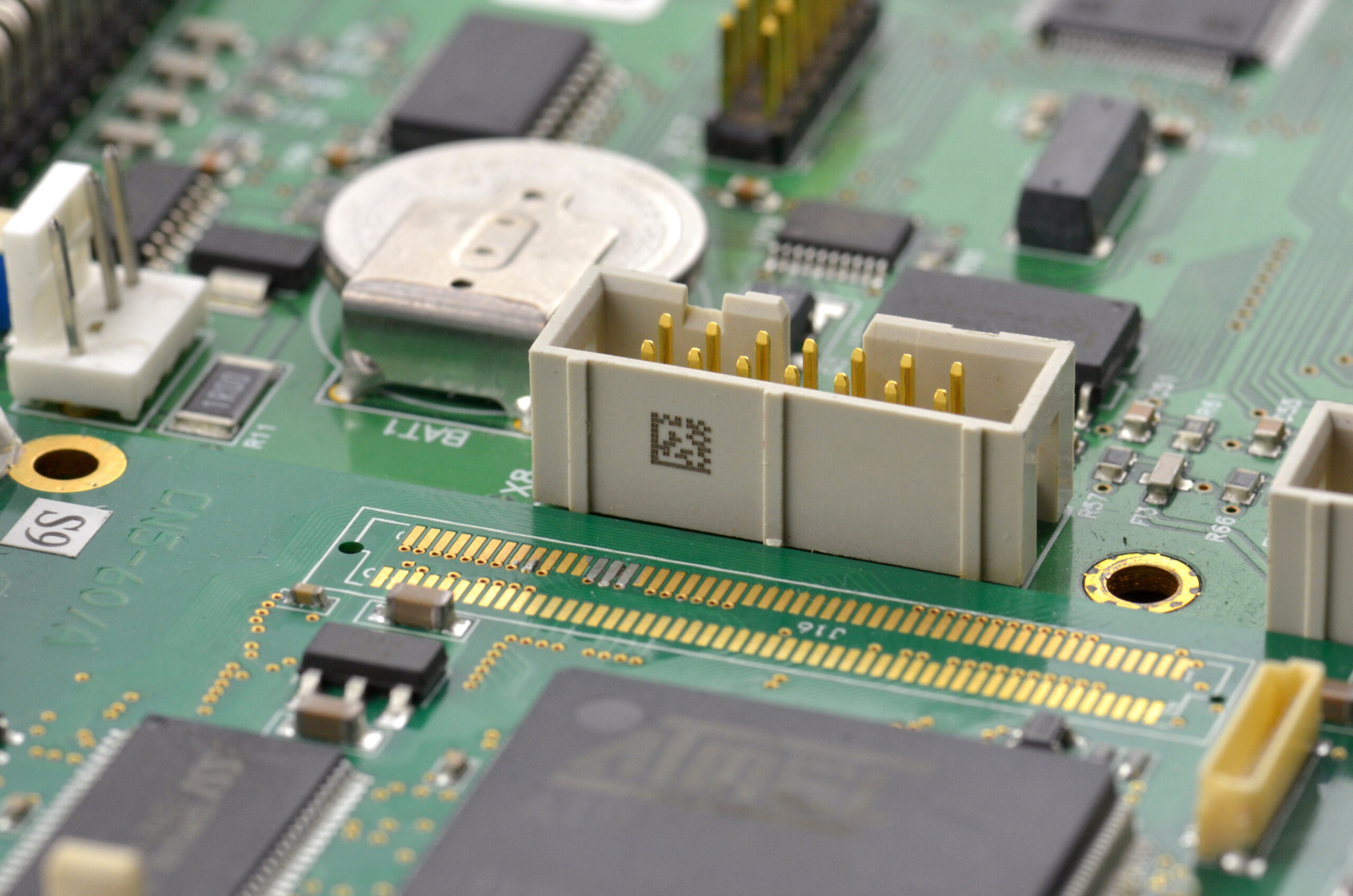

Industriell laser for elektrisk utstyr og elektronikk
Disse tekniske plastmaterialene med tilsetningsstoffer reagerer ikke på standard IR-laser (1064 nm). GREEN-lasermerking fungerer derimot perfekt og gir en tydelig kontrast som kan erstatte blekkskriver- og etikettløsninger.
Den kan brukes til CE-merking og annen normativ merking, tekniske spesifikasjoner, pinne- og terminalreferanser osv.

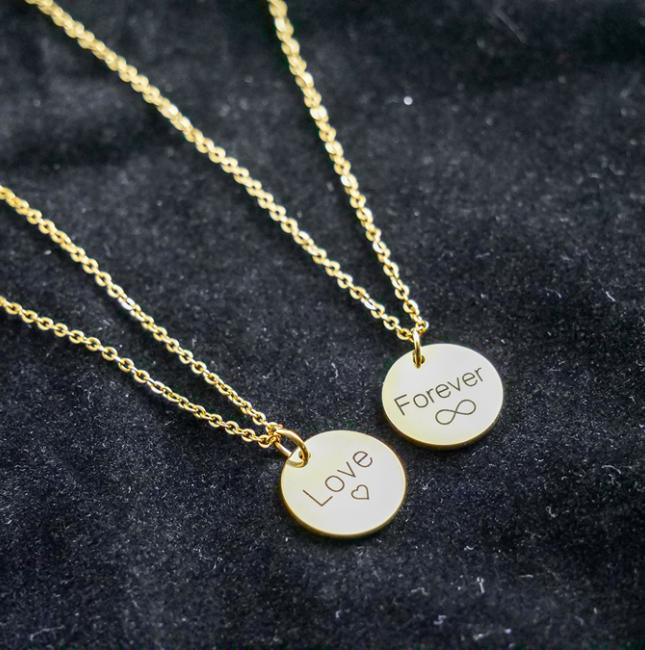

Spesialist på permanent merking av edle metaller
GREEN-serien reagerer perfekt med edle metaller som gull og sølv, samt andre svært reflekterende materialer som kobber, rustfritt stål og messing.
Den høye absorpsjonsgraden ved bølgelengden 532 nm gir en kontrastfylt merking som er motstandsdyktig mot korrosjon.
Denne laseren kan håndtere mer enn 25 materialer
| GREEN | |
|---|---|
| ORGANICS | |
| Leather |  |
| Paper, cardboard, cork | |
| Rubber | |
| Silicon | |
| Wood, varnished wood | |
| PLASTICS | |
| ABS | |
| Foam | |
| PA | |
| PC | |
| PE, BET | |
| PMMA, Acrylic | |
| POM – PBT | |
| PP | |
| METALS | |
| Aluminum | |
| Anodized Aluminum | |
| Brass | |
| Carbide | |
| Coated metal | |
| Copper | |
| Gold, silver, nickel, platinum | |
| Stainless steel | |
| Steel | |
| Titanium | |
= Merking / rissing
Tilknyttede produkter
Laseravtrekks-system
Nøkkelfunksjon: Beskyttelse mot røyk og partikler, uansett laserkilde og materiale
Maskinkompatibilitet: Integrerbare CO₂-, fiber-, hybrid- og grønne lasere, LS100, LS100 EX, LS900, LS1000XP, WeLase™, LW2 og LW3

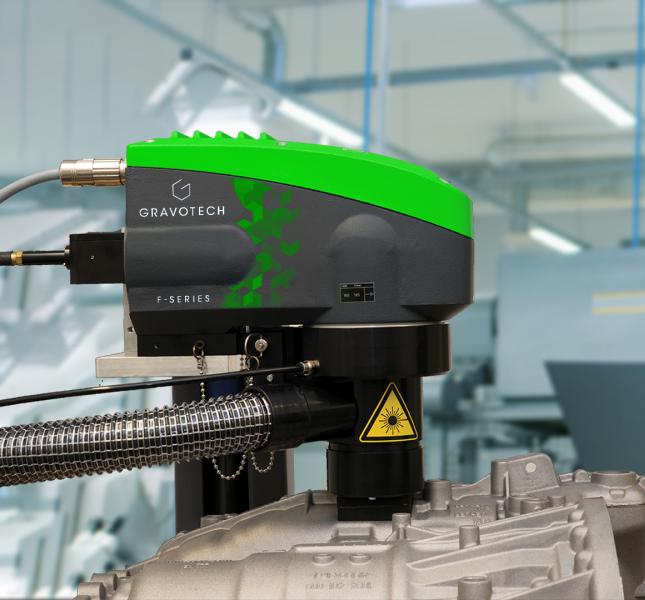

Mini-inline – Innovative løsninger for permanent merking
