HYBRID laser
INTEGRERBAR LASER
HYBRID Laser: The best compromise between versatility, high quality, and high speed to meet all your marking needs
Last ned våre brosjyrer
Produktdatablad
Laser kilde
DSPSS
Merkeområde
Fra 65 x 65 mm til 205 x 205 mm
Fra 2.56» x 2.56» til 8.07» x 8.07»
Kompatible materialer
Plastikk og metall
Den 1064 nm HYBRID-lasermerkeren er ideell for applikasjoner som krever høy allsidighet når det gjelder materialer, med maksimal hastighet – fra metall til plastmerking.
EKSTRAORDINÆR TOPPEFFEKT
Hybridlaseren kjennetegnes av høy toppeffekt og ekstremt kort pulslengde. Med en toppeffekt på opptil 150 000 W per puls, som er 15 ganger kraftigere enn en standard fiberlaser på samme energinivå, gir den en unik interaksjon med plast for permanent merking med høy kontrast.
DPSS-LASER
Den lille diameteren på laserpunktet kombineres med en svært kort pulslengde på 8 ns, som er 10 ganger kortere enn en standard fiberlaser. Resultatet er perfekt direkte merking uten halo-effekter eller deformasjon fra varme. Dette gjør den ideell for applikasjoner som krever tynn merking og høy estetisk kvalitet, som innen urmaker- og smykkeindustrien.
ALLSIDIGHET: METALL- ELLER PLASTGRAVERING
Takket være effektområdet til HYBRID-laseren er alle typer direkte merkingsresultater mulig. Den er den ideelle løsningen når du arbeider med deler i ulike materialer – fra harde metaller til myk plast.
Tekniske spesifikasjoner
Generelt
Pulslengde
fra 2 til 500 ns
Frekvens
1 – 4000 kHz
Spesifikasjoner
Bølgelengde
1064 nm
Tilgjengelige effektversjoner
10 – 20 W
Tilgjengelige lasereffekter
10 W: perfekt egnet for kontrastfylt plastmerking
20 W: for svært høy produktivitet ved plastmerking, og dobbelt så rask på alle typer metaller, selv de mest reflekterende
Laserklassifisering
Klasse 4-lasersystem, med mulighet for overgang til klasse 1 ved integrasjon i stasjon eller med Mini inline-modul
Svært kommunikativ laser
HYBRID-lasermerkeren er kompatibel med et bredt spekter av kommunikasjonsprotokoller: Ethernet TCP/IP, RS232, standard 8 I / 8 O, dedikert I/O via DB-37 samt valgfrie industrielle protokoller som Profinet og Ethernet IP
| H10 / H20 | |
| Laser Source | DPSS 1064 nm |
| Power | 10W / 20W |
| Power Peak | 60 kW |
| Frequency | 10-100 Khz |
| Scan speed | Up to 10000 mm/s (393.7 in/s) |
| Marking area – Available lenses | F100: 65 x 65 mm (2.6» x 2.6») F160: 110 x 110 mm (4.3» x 4.3») F254: 175 x 175 mm (6.9» x 6.9») F330: 205 x 205 mm (8.1» x 8.1») |
| Fieldbus | PROFINET or ETHERNET IP |
| Display | Integrated screen with control panel for: REAL-TIME SUPERVISION, EASY DIAGNOSIS, SOFTWARE UPDATES, MEMORY BACK-UP… |
| Embedded fonts type | 60+ Gravotech fonts |
| Types of codes | All formats of barcode and 2D codes |
| Marking head weight | 19.8 kg (43.65 lbs) |
| Marking speed | Up to 4000 mm/s (157.48 in/s) |
| Laser safety classification | Class 4 |
| Machine dimensions (L x W x H) | 730 x 258 x 230 mm (28.7» x 10.1» x 9») |
| Marking head installation direction | All positions |
| Power consumption rate | 500W |
| Rated voltage | 100 – 240 V AC |
| Operating Temperature | 15 to 40°C (59 to 104°F) |
| Humidity level | 10-85% |
| Safety performance level | PL=d |
| Communication interfaces (standard) | Ethernet TCP/IP; Terminal block 8I / 8O; Laser Safety Dedicated I/O; RS232; USB |
Integrert laser for direkte merking
Det brede utvalget av kommunikasjonsmuligheter på MOPA-lasergravereren gjør det mulig å samarbeide med PLS-er (Programmable Logic Controllers) og robotarmer, og integreres sømløst i enhver produksjonslinje for å oppfylle krav til sporbarhet.
PROFINET, Ethernet IP, Ethernet TCP/IP og RS232-grensesnitt, samt dedikert I/O og USB-porter, gjør det enkelt å koble til feltbuss for automatisk styring uten behov for PC.

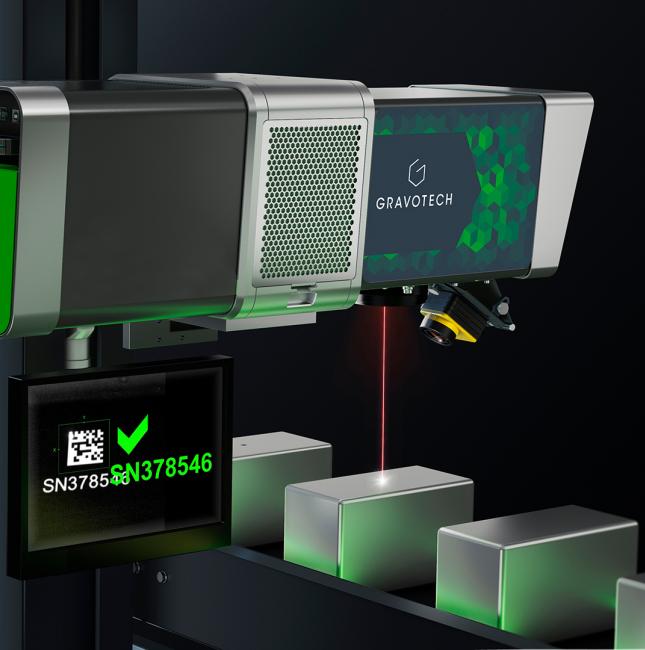

Vision Manager – Én løsning for merking og lesing
Denne pakken gjør det mulig å lese koder og tekst under merkeprosessen, for å sikre at merkingen er korrekt utført og opprettholde 100 % sporbarhet av produktene dine.
Høy ytelse: kamera for avlesning med belysning, autofokussystem og beskyttelseslinse.
Enkel oppsett: med noen få klikk får du full kontroll over 1D/2D-koder og tekst (OCR-skrifter), samt kvalitetskontroll av kode-lesbarhet (grade).
Denne laseren kan håndtere mer enn 15 materialer
| FIBER | |
|---|---|
| PLASTICS | |
| ABS |  |
| PC | |
| PA | |
| PE, BET | |
| PMMA, Acrylic | |
| POM – PBT | |
| PP | |
| METALS | |
| Aluminum | |
| Anodized Aluminum | |
| Brass | |
| Carbide | |
| Coated metal | |
| Copper | |
| Gold, silver, nickel, platinum | |
| Stainless steel | |
| Steel | |
| Titanium | |
= Merking / rissing
Tilknyttede produkter

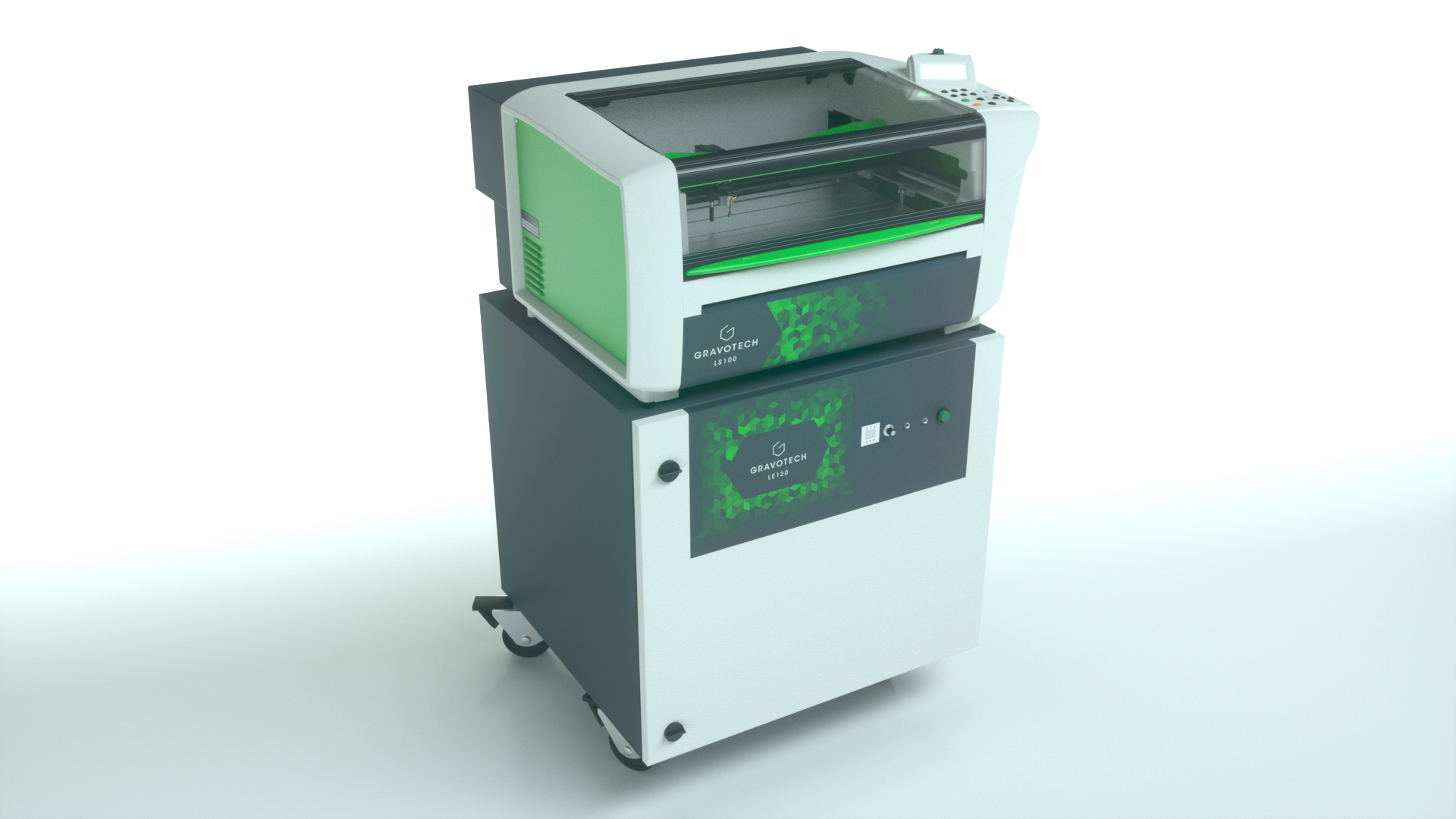

Laseravtrekks-system
