MOPA laser
INTEGRERBAR LASER
MOPA-laser: Øk din industrielle merkingsytelse med enestående allsidighet og kontrast
Last ned våre brosjyrer
Produktdatablad
Laser kilde
MOPA
Merkeområde
Fra 65 x 65 mm til 205 x 205 mm
Fra 2.6» x 2.6» til 8.1» x 8.1»
Kompatible materialer
Plastikk og metall
Oppnå enestående kontrast, presisjon og merkingshastighet, selv på de mest krevende materialene. MOPA-lasergravereren er den ultimate løsningen for rask, høykvalitets og fleksibel merking i industrielle miljøer.
YTELSESSTERK

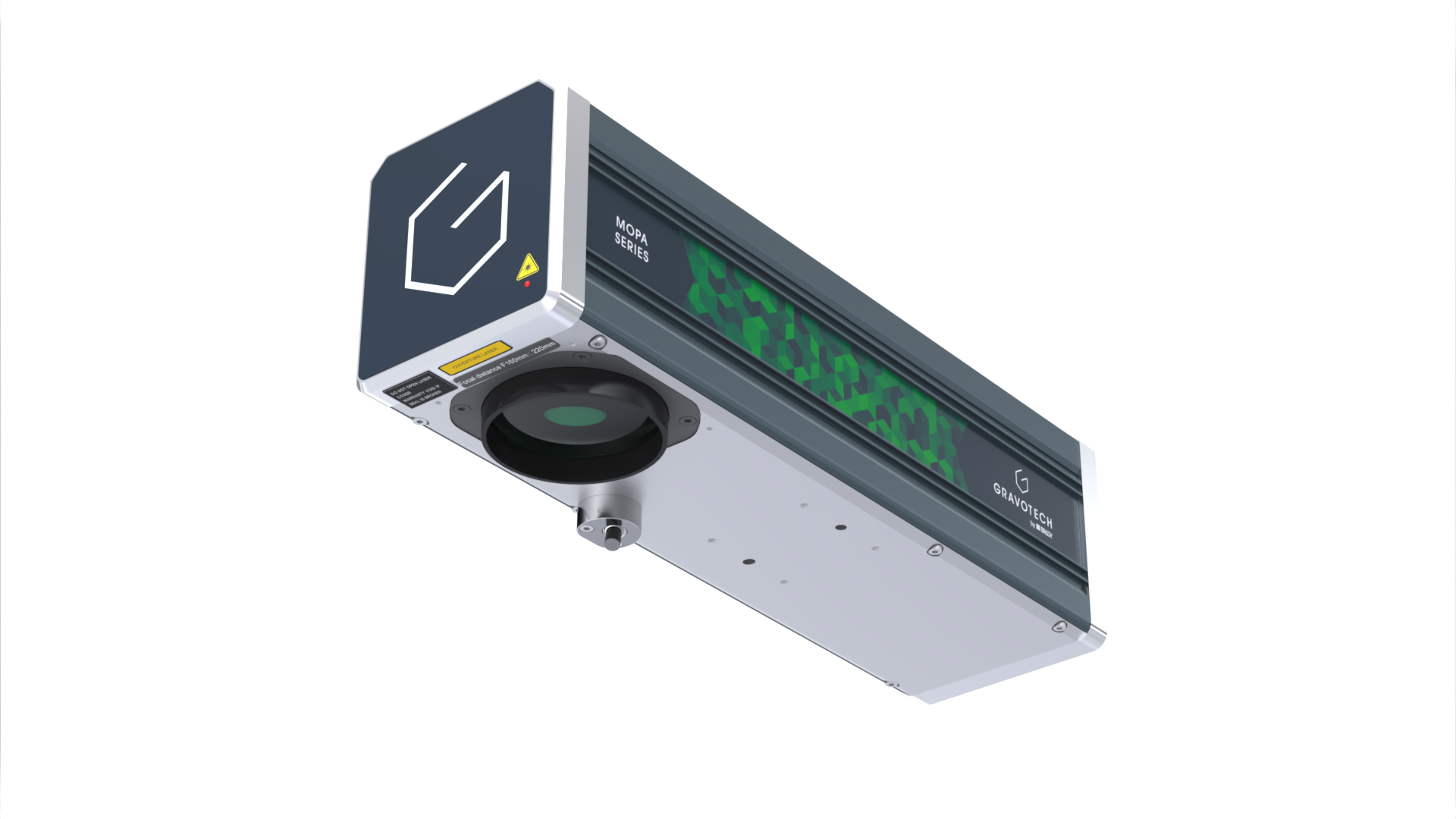

Den robuste konstruksjonen, basert på en støpt aluminiumsstruktur, og optiske komponenter av høy kvalitet sikrer styrke og lavt vedlikehold. Enten den integreres i produksjonslinjer eller robotceller, er installasjonen enkel i alle monteringsposisjoner. Laseren kan orienteres mot delens overflate for å redusere installasjonstid og verktøykostnader betydelig.
ALLSIDIG
Takket være justerbar pulslengde (fra 2 til 500 ns), samt regulerbar effekt og frekvens, gir MOPA-lasergravereren full kontroll over merkeprosessen. Enten du arbeider med følsomme plastkomponenter eller krevende industrielle metalldeler, oppnår du optimale resultater hver gang.
PÅLITELIG
Med robust konstruksjon og et merkehode av høy kvalitet leverer dette industrielle lasermerkingssystemet stabil drift i krevende miljøer. Det solide aluminiumskabinettet reduserer vibrasjoner og tåler støt, noe som gir sikker og langvarig ytelse. IP54-beskyttelsen på laserhodet reduserer vedlikeholdskostnader ved å beskytte mot støv og sprut.
Tekniske spesifikasjoner
Generelt
Pulslengde
fra 2 til 500 ns
Frekvens
1 – 4000 kHz
Spesifikasjoner
Bølgelengde
1064 nm
Tilgjengelige effektversjoner
30 – 60 W
Firmwareoppdatering via USB-port
Gjenoppretting av fullstendig sikkerhetskopi
Kommunikasjon:
Ethernet TCP/IP; Profinet; Ethernet IP; dedikert I/O (SUB D37); 8I / 8O; RS232; USB (x3)
Fire tilgjengelige fokallinser::
F100, F160, F254, F330
| MOPA LASER | |
|---|---|
| Model | MOPA 30 / MOPA 60 |
| Laser Source | MOPA 1064 nm |
| Power | 30W / 60W |
| Power Peak | 30W: 16 kW 60W: 22 kW |
| Frequency | 1-4000 kHz |
| Scan speed | Up to 3000 mm/s (118.11 in/s) |
| Marking area – Available lenses | F100 (on request): 65 x 65 mm (2.6» x 2.6») F160: 110 x 110 mm (4.3» x 4.3») F254: 175 x 175 mm (6.9» x 6.9») F330 (on request): 205 x 205 mm (8.1» x 8.1») |
| Marking head cable length | 3 m – 9.8 ft 5 m – 16.4 ft |
| Fieldbus | PROFINET or ETHERNET IP |
| Display | Integrated screen with control panel for: REAL-TIME SUPERVISION, EASY DIAGNOSIS, SOFTWARE UPDATES, MEMORY BACK-UP… |
| Embedded fonts type | 60+ Gravotech fonts |
| Types of codes | All formats of barcode and 2D codes |
| Marking head weight | 8.5 kg (18.74 lbs) |
| Marking speed | Up to 3000 mm/s (118.11 in/s) |
| Laser safety classification | Class 4 |
| Machine dimensions (L x W x H) | 458 x 130 x 135 mm (18.031» x 5.118» x 5.315») |
| Marking head installation direction | All positions |
| Power consumption rate | MOPA 30 : 200W MOPA 60 : 330W |
| Rated voltage | 100 – 240 V AC |
| Operating Temperature | 10 to 40°C (50 to 104°F) |
| Humidity level | 10-85% |
| Safety performance level | PL=e |
| Communication interfaces (standard) | Ethernet TCP/IP; Terminal block 8I / 8O; Laser Safety Dedicated I/O; RS232; USB |
| Control unit | 11.7 kg (25.79 lbs) |
Kommunikasjonsdyktig lasermaskin
Det brede utvalget av kommunikasjonsmuligheter på MOPA-lasergravereren gjør det mulig å samarbeide med PLS-er (Programmable Logic Controllers) og robotarmer, og integreres sømløst i enhver produksjonslinje for å oppfylle krav til sporbarhet.
PROFINET, Ethernet IP, Ethernet TCP/IP og RS232-grensesnitt, samt dedikert I/O og USB-porter, gjør det enkelt å koble til feltbuss for automatisk styring uten behov for PC.

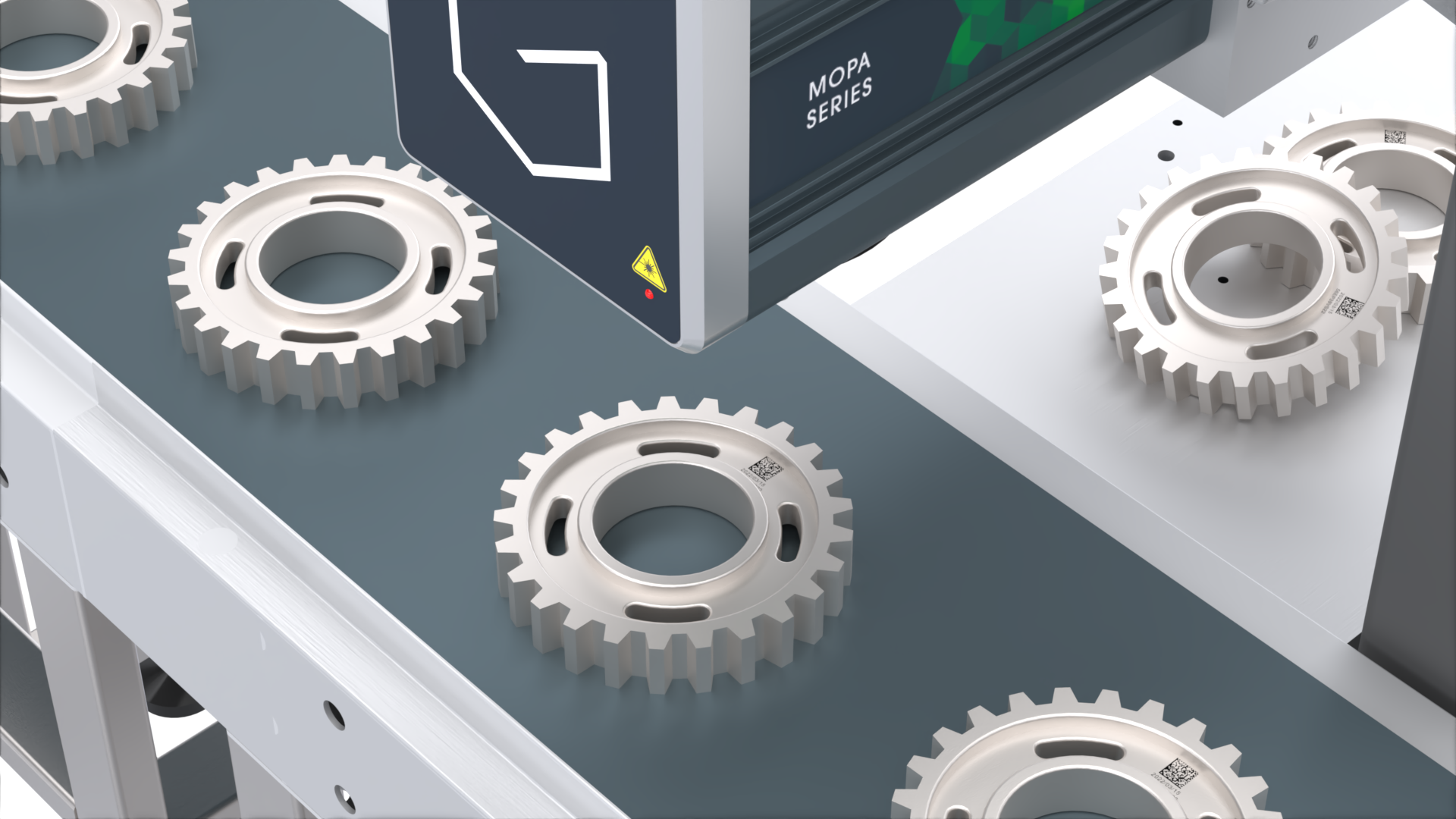

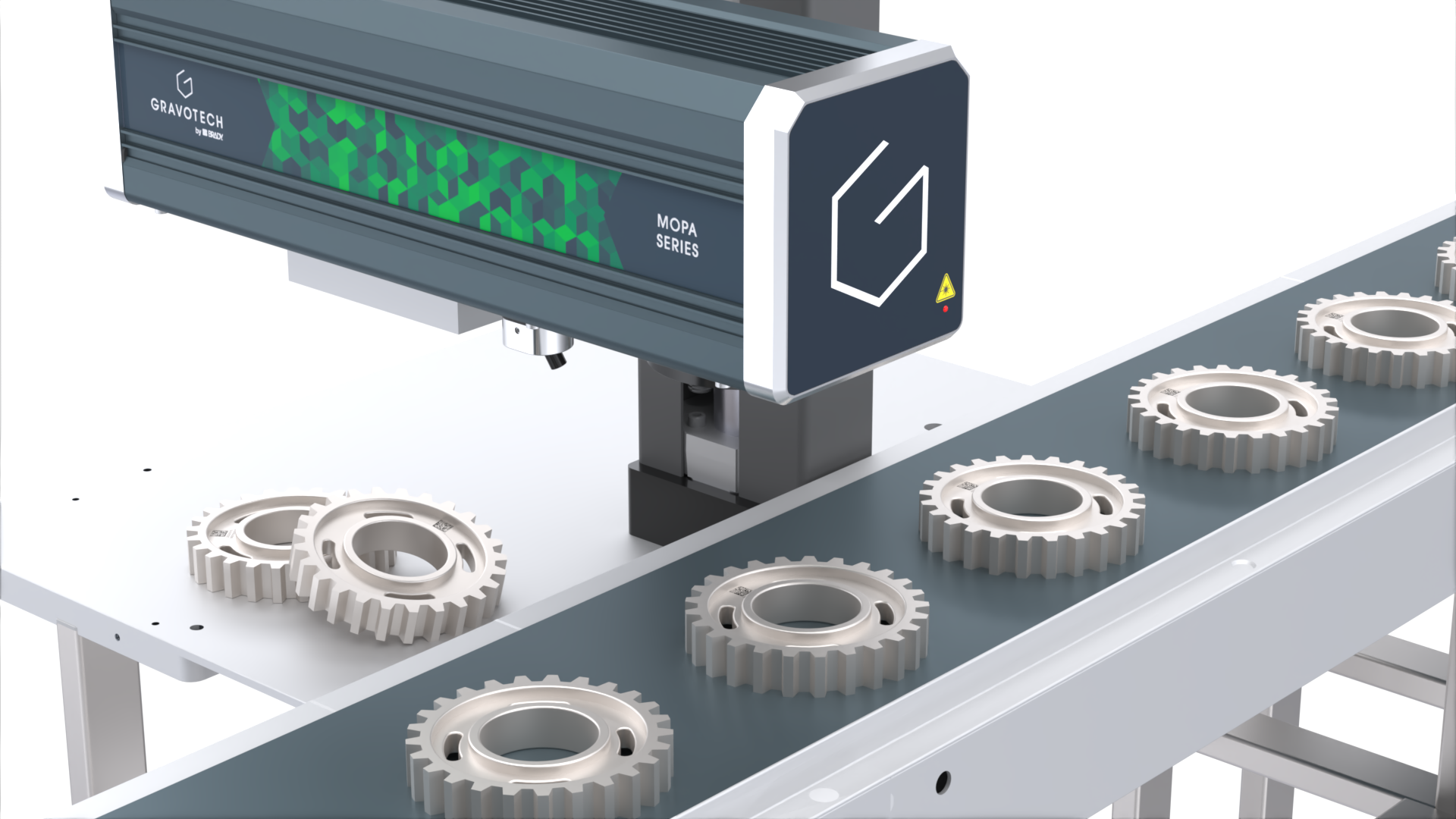

Enkel integrasjon i enhver produksjonslinje
Takket være det kompakte merkehodet og lange fiberkabler (opptil 5 m – 16,40 ft) koblet til kontrollenheten (CU), tilpasser MOPA-lasergravereren seg oppsettet ditt uten kompromisser.
iden kontrollenheten er adskilt fra hodet, kan den plasseres opptil 5 meter unna merkingsområdet og beskyttes mot partikler og støv fra laseretsing av plast og metall, samt fra omgivelsene. I tillegg bidrar et metallnett-støvfilter på kontrollenheten til å beskytte elektronikken og laserkilden.
Denne laseren kan håndtere mer enn 15 materialer
| FIBER | |
|---|---|
| ORGANICS | |
| Ceramic |  |
| Electrical and medical ceramic | |
| PLASTICS | |
| ABS | |
| Laminates | |
| PA | |
| PE, BET | |
| PMMA, Acrylic | |
| POM – PBT | |
| PP | |
| METALS | |
| Aluminum |   |
| Anodized Aluminum | |
| Brass | |
| Carbide | |
| Coated metal | |
| Copper | |
| Gold, silver, nickel, platinum | |
| Stainless steel | |
| Steel | |
| Titanium | |
= Merking / rissing
= Skjæring
= Gravering / dyptmerking
