LW2
Laserstasjon
LW2: Helautomatisk lasermerkestasjon
Last ned våre brosjyrer
Produktdatablad
Laserkilde
Fiber, MOPA, DPSS
Merkeområde
Fra 65 x 65 mm til 205 x 205 mm
Fra 2.56 x 2.56» til 8.07 x 8.07 »
Kompatible materialer
Metal og plastikk
Den mest komplette laserstasjonen for permanent merking. Fra enkeltproduksjon og små serier til integrasjon i robotcelle. Kompatibel med fiber-, MOPA-, hybrid- eller grønn laserkilde.
Berøringsskjerm
Bare trykk på berøringsskjermen, så tar LW2-lasergraveringsmaskinen seg av resten! Døren lukkes automatisk, den automatiserte laserskjæreren stilles inn på riktig fokushøyde, merkingen utføres på noen få sekunder, og døren åpnes igjen. Denne laserstasjonen krever ingen opplæring. Alt du trenger å gjøre er å klargjøre merkearkene og laste dem inn i stasjonen via USB-porten.
Fullstendig sikkert lasermerkesystem
Operatørens sikkerhet er vår høyeste prioritet. Denne lasermerkestasjonen er sertifisert som et klasse 1-laserprodukt og oppfyller alle sikkerhetskrav, noe som gjør den egnet for bruk i åpne og ubegrensede miljøer: integrert feilsikker relé, beskyttelsesglass, sikring av dørlukking, nødstopp, dør utstyrt med sensorer og klembeskyttelsessystem, valgfri avsugs- og filtreringsløsning for å beskytte brukerne mot støv og røyk og opprettholde merkekvaliteten. Mekanikk og elektronikk er fullstendig beskyttet i et forseglet kabinett. Integrerte alarmer og kontrollsystemer.
Fleksibel merkestasjon
Stort lasermerkesystem med tre-sidig dør, for merking av et bredt spekter av deler – fra små til store, og fra enkle til komplekse former. LW2-lasergraveringsmaskinens innkapsling er kompatibel med alle laserkilder og gir deg mulighet til å merke alle typer materialer. Vi tilbyr to programvarevalg for opprettelse og styring av merkestasjonen, tilpasset dine behov og varierte bruksområder: Lasertrace og Laserstyle.
Tekniske spesifikasjoner
Generelt
laserkilder
Fiber, MOPA, Hybrid, Green
Bruksgrad
Helautomatisk
Tilpasset høy brukshyppighet
Merke kapasitet
Maks merkeområde
205 x 205 mm (8.07 x 8.07″)
Max objekt høyde
322 mm (12.7″)
Objekt vekt
25 kg (55 lbs)
Motorisert og programmerbar Z-akse
Delstørrelse opptil 322 mm høyde.
Delstørrelse opptil 322 mm høyde.
502 mm (19,7 tommer) × 477 mm (18,7 tommer)
Med monteringshull for tilbehør.
Automatisk dør
Åpne-/lukketid: 2 sekunder
Sertifisert klasse 1, maksimal sikkerhet
- Automatisk dør med sensorer samt klembeskyttelse og låsesikkerhetssystemer.
- Sertifisert beskyttelsesglass (180 × 280 mm) for å se merkingen uten vernebriller.
- Nødstoppknapp.
| LW2 FIBER | LW2 MOPA | LW2 Green | LW2 HYBRID | |
|---|---|---|---|---|
| Laser Kilde | Fiber 1064 nm | MOPA 1064 nm | DPSS 532 nm | DPSS 1064 nm |
| Power | 20W / 30W / 50W | 30W / 60W | 5W / 10W | 10W / 20W |
| Power Peak | 10 kW | 30W: 16 kW 60W: 22 kW | 70 kW | 60 kW |
| Frekvens | 30-60 Khz or 2-200 Khz | 1-4000 kHz | Opp til 10-100 Khz | Opp til 10-100 Khz |
| Merkeområde – Tilgjengelige linser | F100: 65 x 65 mm (2.6» x 2.6») F160: 110 x 110 mm (4.3» x 4.3») F254: 175 x 175 mm (6.9» x 6.9») F330: 205 x 205 mm (8.1» x 8.1») | F100 (on request): 65 x 65 mm (2.6» x 2.6») F160: 110 x 110 mm (4.3» x 4.3») F254: 175 x 175 mm (6.9» x 6.9») F330 (på etterspørsel): 205 x 205 mm (8.1» x 8.1») | F160: 110 x 110 mm (4.3» x 4.3») F254: 150 x 150 mm (5.9» x 5.9») | F160: 110 x 110 mm (4.3» x 4.3») F254: 175 x 175 mm (6.9» x 6.9») |
| Z akse type | Motorisert og programmerbar | Motorisert og programmerbar | Motorisert og programmerbar | Motorisert og programmerbar |
| Merke fart | Opp til 10000 mm/s (393.7 in/s) | Opp til 3000 mm/s (118.11 in/s) | Opp til 4000 mm/s (157.48 in/s) | Opp til 4000 mm/s (157.48 in/s) |
| Max objekt vekt | 25 kg (55 lbs) | 25 kg (55 lbs) | 25 kg (55 lbs) | 25 kg (55 lbs) |
| Laser sikkerhet klassifikasjon | Klasse 1 med lukket dør / Klasse 2M med åpen dør (siktediode) | Klasse 1 med lukket dør / Klasse 2M med åpen dør (siktediode) | Klasse 1 med lukket dør / Klasse 2M med åpen dør (siktediode) | Klasse 1 med lukket dør / Klasse 2M med åpen dør (siktediode) |
| Maskin dimensjoner (L x W x H) | 600 x 622 x 772 mm (23.6» x 24.5» x 30.4») | 600 x 622 x 772 mm (23.6» x 24.5» x 30.4») | 600 x 622 x 772 mm (23.6» x 24.5» x 30.4») | 600 x 622 x 772 mm (23.6» x 24.5» x 30.4») |
| Strømforbruk | 800W | 800W | 800W | 800W |
| Nominell spenning | 100 – 240 VA | 100 – 240 VA | 100 – 240 VA | 100 – 240 VA |
| Maskin vekt (uten laser) | 60 kg (132.28 lbs) | 60 kg (132.28 lbs) | 60 kg (132.28 lbs) | 60 kg (132.28 lbs) |
| Maks objekt størrelse (L x W x H) | 502 × 477 × 322 mm (19,8» × 18,8» × 12,7») (avhengig av brennvidde) | 502 × 477 × 322 mm (19,8» × 18,8» × 12,7») (avhengig av brennvidde) | 502 × 477 × 322 mm (19,8» × 18,8» × 12,7») (avhengig av brennvidde) | 502 × 477 × 322 mm (19,8» × 18,8» × 12,7») (avhengig av brennvidde) |
| Software | Lasertrace / Gravostyle™ | Lasertrace | Lasertrace / Gravostyle™ | Lasertrace / Gravostyle™ |
| Driftstemperatur | 10-40°C (50-104°F) | 15-35°C (59-95°F) | 15-35°C (59-95°F) | 15-35°C (59-95°F) |
| Fuktighetsnivå | 10-85% | 10-85% | 10-85% | 10-85% |
| Z-aksens slaglengde | 295 mm (11.6») | 295 mm (11.6») | 295 mm (11.6») | 295 mm (11.6») |
| Dør type | Automatisk | Automatisk | Automatisk | Automatisk |
| Kommunikasjonsgrensesnitt (standard) | Ethernet TCP/IP; klemblokk 8I / 8O; dedikert I/O for lasersikkerhet; RS232; USB | Ethernet TCP/IP; klemblokk 8I / 8O; dedikert I/O for lasersikkerhet; RS232; USB | Ethernet TCP/IP; klemblokk 8I / 8O; dedikert I/O for lasersikkerhet; RS232; USB | Ethernet TCP/IP; klemblokk 8I / 8O; dedikert I/O for lasersikkerhet; RS232; USB |

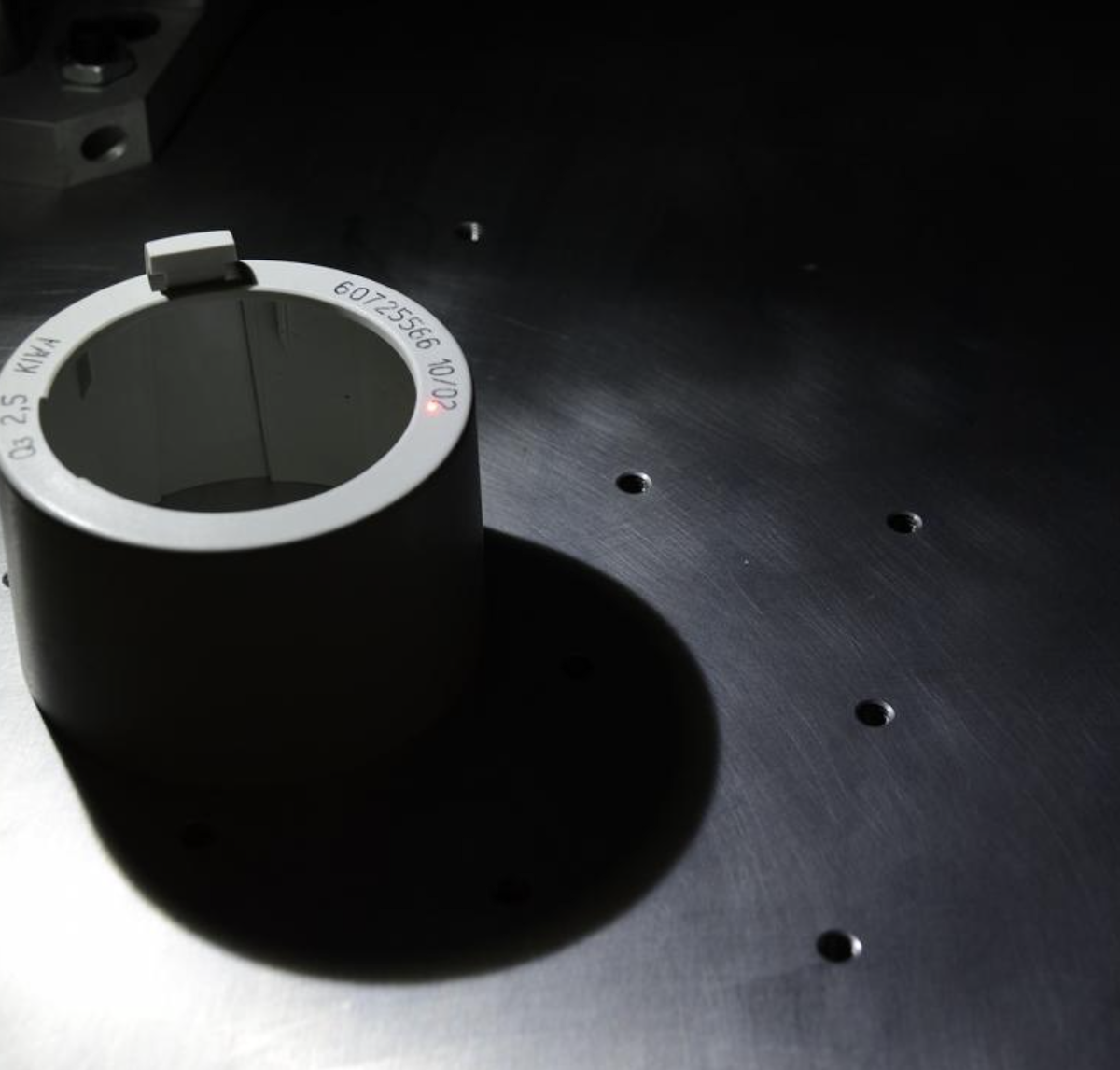

Massemerking
LW2 tilbyr en rekke innstillingshjelpemidler på berøringsskjermen for individuell bruk:
Du finner enkelt riktig brennvidde takket være fokuseringsdiodene. Juster laserhøyden med den motoriserte aksen slik at de to laserpunktene møtes.
Lasermaskinen posisjonerer seg automatisk til riktig brennvidde ved oppstart. Du trenger bare å angi delhøyden direkte på skjermen.
Takket være simuleringsmodusen viser stasjonen deg den nøyaktige plasseringen av den kommende merkingen direkte på delen.
Partimerking
LW2 er fullt programmerbar og kan brukes som en automatisert lasermerkestasjon:
Alle merkefiler forhåndslastes av ansvarlig operatør.
Hele merkeprosessen er programmerbar: merkeinformasjon, delhøyde, tidsstempling, serialisering, åpning/lukking av dør, I/O-aktivering osv.
LW2 kan deretter settes i operatørmodus.
Ingen risiko for feil, ingen opplæring nødvendig – bare trykk på én knapp for å starte neste merking.

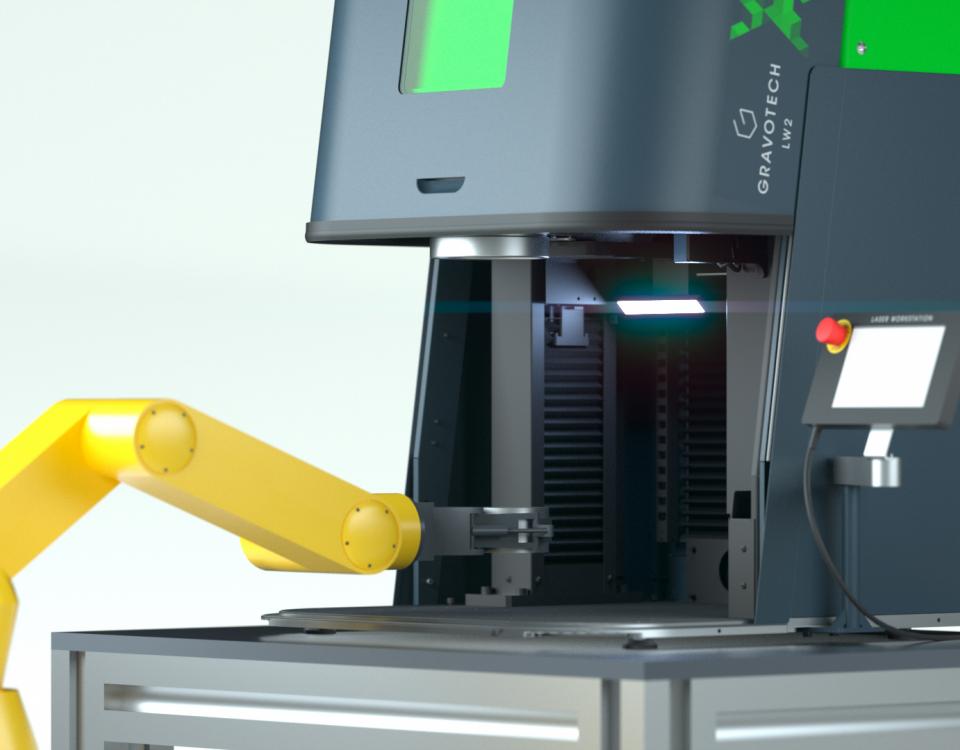

Permanent merking i produksjonscellen
Den industrielle lasergravereren styres eksternt takket være dedikerte og programmerbare I/O-er.
Den kan integreres i en robotcelle og kobles sammen med roboter eller coboter. Hastigheten på åpning og lukking av døren er optimalisert (2 sek), og komponentenes holdbarhet er forbedret for å muliggjøre massemerking i krevende miljøer.
Dette gjør at du trygt kan integrere vår industrielle lasergraverer i produksjonslinjen din. Gravotech tilbyr deg en ferdig integrerbar løsning.
LW2 i smykkeindustrien
Roterende enhet
I smykkeindustrien er de fleste objekter sylindriske. Ved å legge til en roterende enhet til din LW2, kompletterer du tilbudet ditt innen smykkepersonalisering.
Graver på både utsiden og innsiden av ringer.
Pinnbord
Skap luftstrøm under basematerialet under laserskjæring for å forhindre overoppheting. Ved å bruke skjærepinnbordet hever du materialet med 2 cm og unngår varmeforvrengning, strålerefleksjon og fargeforringelse.
50W laser
Med LW2 kombinerer du hastigheten til galvo-teknologi med kraften fra en 50 watts laserkilde. Arbeid komfortabelt ved skjæring og raskt ved gravering for maksimal effektivitet.
Denne lasergravereren kan håndtere mer enn 30 materialer
| FIBER | MOPA | HYBRID | GREEN | |
|---|---|---|---|---|
| ORGANICS |  | | ||
| Electrical and medical ceramic | | | ||
| Electrical and medical ceramic | | |||
| Leather | | |||
| Paper, cardboard, cork | | |||
| Rubber | | |||
| Silicon | | |||
| Wood, varnished wood | | |||
| PLASTICS | ||||
| ABS | | | | |
| Laminates | | | ||
| PA | | | | |
| PE, BET | | | | |
| PMMA, Acrylic | | | | |
| POM – PBT | | | | |
| PP | | | | |
| PC | | | | |
| Foam | | |||
| METAL | ||||
| Aluminum |   | | | |
| Anodized Aluminum | | | | |
| Brass | | | | |
| Carbide | | | | |
| Coated metal | | | | |
| Copper | | | | |
| Gold, silver, nickel, platinum | | | | |
| Stainless steel | | | | |
| Steel | | | | |
| Titanium | | | | |
= Merking / etsning
= Skjæring
= Gravering / dyptmerking
