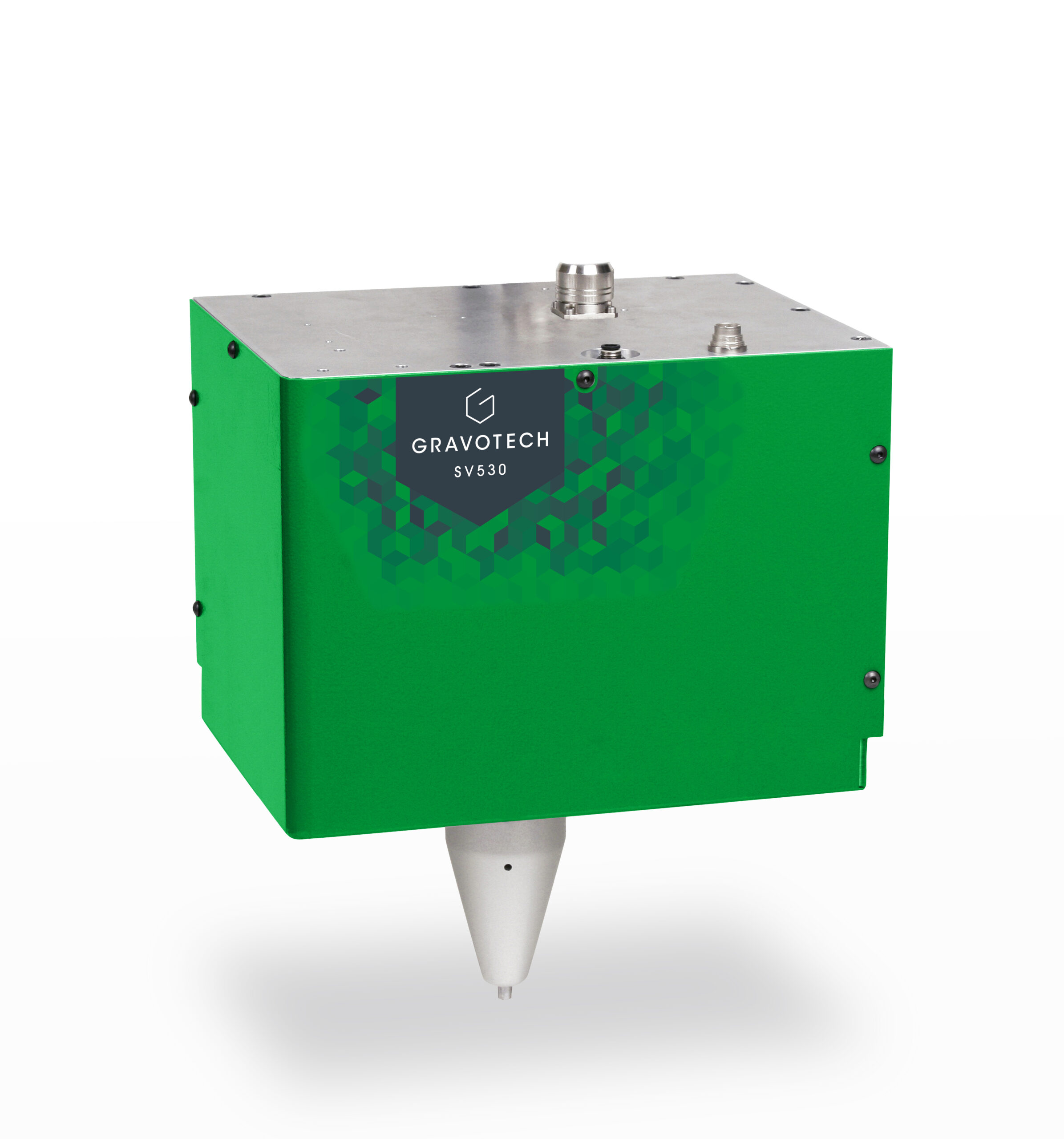

SV530
INTEGRERBAR rissemaskin – DYPMERKING
SV530 – Maskin for direkte delmerking med presis og dyp gravering med redusert støynivå
Last ned våre brosjyrer
Produktdatablad
Nålpregingsteknologi
Elektromagnetisk og pneumatisk
Merkeområde
120 x 40 mm (4.72» x 1.57»)
Kompatible materialer
Plast og metaller
SV530 rissemaskin for skarp og dyp merking, opptil 0,3 mm dybde i metaller – perfekt for VIN-merking. Utviklet for de tøffeste miljøene og for å dekke alle behov, kan SV530 integreres i enhver produksjonslinje, enten automatisert eller manuelt betjent.
VIN-GRAVERINGSMASKIN
Merking av kjøretøyets identifikasjonsnummer (VIN) på chassis krever en pålitelig rissemaskin som kan utføre dyp merking på alle materialer, fra myke som aluminium til de hardeste stålkvaliteter – og med høy hastighet. Vår SV530 rissemaskin har vært brukt i over 10 år i bilindustrien og har bevist sin høye holdbarhet og styrke.
STILLE MERKESYSTEM
Risseteknologi gir stillegående merking på hule metalldeler (rør og profiler) eller formede plater (chassis og karosserideler) som ellers vil resonere ved roterende merking. SV530 skaper en høy kvalitet, jevn og stille merking med god dybde – egnet for QR-kodegravering og dyp gravering, noe som gjør merkingen lettere å lese.
DIREKTE DELMERKING
Utviklet for å kombinere dybde, høy hastighet og estetisk resultat, har denne rissemaskinen et av de beste forholdene mellom hastighet og dybde: merk 17 tegn med 7 mm høyde. Kraftig og rask – maskinen muliggjør dyp merking både før og etter behandling av deler.
Tekniske spesifikasjoner
Generelt
Teknologi
Rissing
Hovedfordel
VIN-merking
Merke kapasitet
merkeområde
120 x 40 mm (4.72» x 1.6»)
Materialhardhet (HRC)
<62
Dyp merking på metall
0,3 mm i stål ved 110 HB
0,25 mm i støpejern, også på harde, ru eller malte materialer
Stort merkeområde på 120 × 40 mm (opptil 200 × 40 mm på forespørsel).
Høyytelses stifter
Stor slaglengde
Anti-grat
Karbidspiss for råemner eller støpegods (3,22 < Ra < 12,5)
Presis rissemaskin
Merk permanent VIN eller lengre koder på harde metalldeler takket være det store merkeområdet.
| SV530 | |
|---|---|
| Technology | Deep Scribing |
| Marking area | 120 x 40 mm (4.724» x 1.575») |
| Display | 7″ color touchscreen |
| Embedded fonts type | 10 |
| 2D Codes | Datamatrix, QR Codes |
| Safety | Protective shutters, emergency stop |
| Machine dimensions (L x W x H) | 321 x 245 x 239 mm (12.638» x 9.646» x 9.409») |
| Power consumption rate | 160 VA |
| Input voltage | 100 – 240 V AC |
| Communication Interfaces | RJ45, USB, RS232, 8I/4O, Process IO |
| Available languages | 19 |
| Machine weight | 27 kg (46.297 lbs) |
| Operating Temperature | 5° to 40°C (41° to 104°F) |
| Compressed air supply | 2 – 6 Bar |
| Fieldbus (option) | PROFINET, EtherNet/IP |
| Control unit | XCOM p |
Tilpasningsdyktig løsning for tung industri
SV530 er den ideelle løsningen for merking av metalldeler med ulike former og overflatebehandlinger, spesielt innen følgende sektorer: bilindustri (VIN-merking, motorblokker osv.), bygg og anlegg (stålkonstruksjoner osv.), offshore (rør, ventiler, koblinger osv.) samt identifikasjon som QR-kodegravering.
Dedikert VIN-merkingssystem
For å sikre sporbarhet og unngå forfalskede deler merker bilindustrien systematisk alle komponentene som utgjør et kjøretøy. Denne VIN-graveringsmaskinen merker VIN (Vehicle Identification Number) i henhold til ISO-standarder på alle biler som forlater fabrikken.
Med SV530 har du garanti for å oppnå minimumsdybden som er definert i standardene (0,007» eller 0,01» avhengig av land).
Denne nålpregeren kan håndtere mer enn 20 materialer
| RISSING | |
|---|---|
| PLASTICS | |
| ABS |  |
| PA | |
| PC | |
| PE, BET | |
| PMMA, Acrylic | |
| POM – PBT | |
| PP | |
| METALS | |
| Aluminum |  |
| Anodized Aluminum | |
| Brass | |
| Carbide | |
| Coated metal | |
| Copper | |
| Gold, silver, nickel, platinum | |
| Stainless steel | |
| Steel | |
| Titanium | |
= Merking / rissing
= Gravering / dyptmerking
