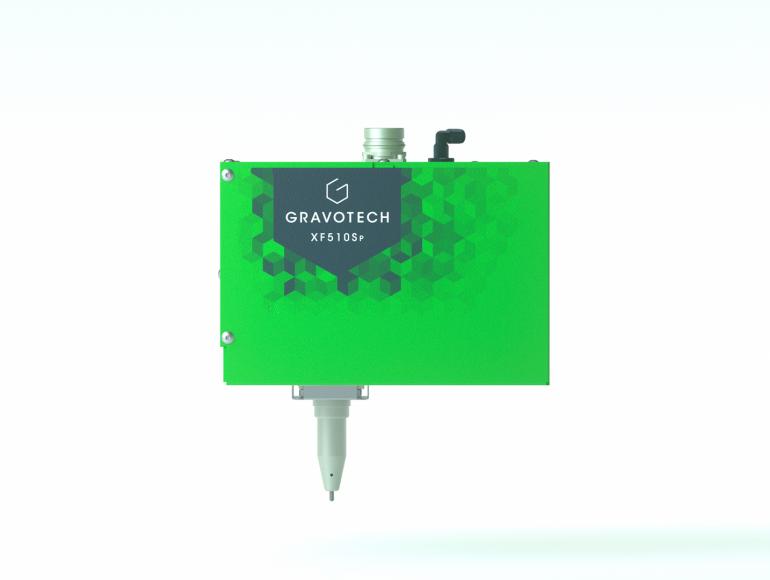

XF510p
INTEGRERBAR nålpreger
XF510p: Den raskeste pneumatiske nålpregingsmaskinen på markedet
Last ned våre brosjyrer
Produktdatablad
Nålpregingsteknologi
Pneumatisk
Merkeområde
Cp: 50 x 20 mm (1.97» x 0.79»)
Sp: 100 x 80 mm (3.94» x 3.15»)
Dp: 200 x 80 mm (7.87» x 3.15»)
Kompatible materialer
Plast og metaller
I 40 år har vi fortsatt å innovere, og den pneumatiske prikkpregingsmaskinen XF510p er nå den minste og raskeste på markedet – samtidig som den oppfyller våre høye krav til presisjon.
KOMPAKT PRIKKPREGINGSMERKER
Med tre tilgjengelige størrelser er vår kompakte modell blant de minste merkingsløsningene på markedet. Dette gjør XF150p ideell for trange områder, enten på produksjonslinjen eller montert på en robotarm. Integrasjonen er enkel i alle posisjoner, noe som reduserer både installasjonstid og kostnader.
RASK PRIKKPREGING
Når korte syklustider er avgjørende, er XF510p det rette valget. Med en merkingshastighet på opptil 12 tegn per sekund setter den en ny standard for hastighet.
KONTINUERLIG MERKING AV DELER
XF510p er utviklet for å fungere på kontinuerlige produksjonslinjer og er bygget for lang levetid. Den er produsert med komponenter av høy kvalitet og brukes verden over til gravering av aluminiumsplater, stål og stålplater, med maksimal pålitelighet og minimale vedlikeholdskostnader.
Tekniske spesifikasjoner
Generelt
Teknologi
Pneumatisk nålpreging
3 modelLER (L x w x h)
Cp: 136.4 x 87 x 137 mm (5.4» x 3.4» x 5.4»)
Sp: 219 x 237 x 170 mm (8.6» x 9.3» x 6.7»)
Dp: 319 x 237 x 170 mm (12.6» x 9.3» x 6.7»)
Merke kapasitet
Maks merkeområde
Cp: 50 x 20 mm (1.97» x 0.79»)
Sp: 100 x 80 mm (3.94» x 3.15»)
Dp: 200 x 80 mm (7.87» x 3.15»)
Materialhardhet (HRC)
<62
Et bredt utvalg av tilbehør er tilgjengelig
Fra roterende enheter og automatisk Z-akse til lukkere og belg for mer krevende miljøer.

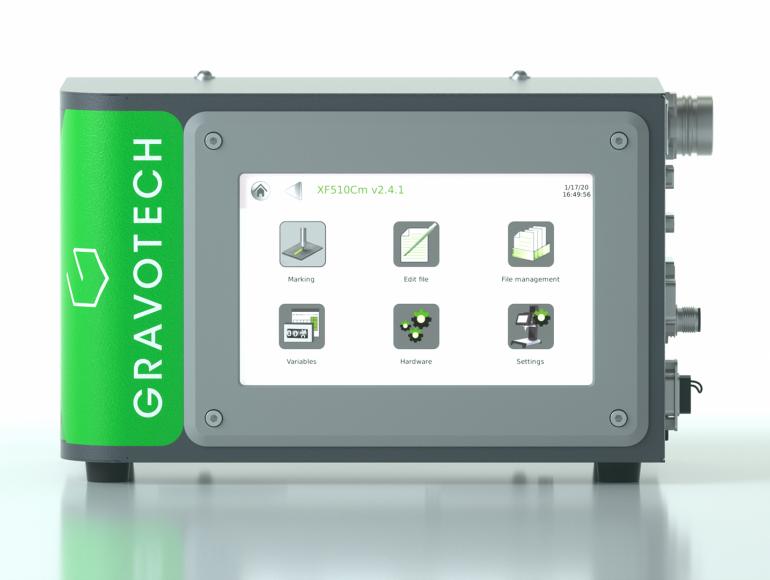

XCOM controller
med fargeberøringsskjerm og lett tilgjengelige tilkoblinger (RJ45, USB host, USB-enhet, RS232, dedikert I/O, sikkerhet (ytelsesnivå d), bruker-I/O, Z-akse og Ethernet-baserte feltbusser)
Merkingen oppfyller internasjonale standarder
Data Matrix™ ECC200, 5×7 font, DT05-89, ATA Spec 2000, UID, SAE AS9132, NASA-STD-6002, MIL-STD-130, ISO/TS 16949, AIAG B-17, AIAG B-4, ISO/IEC 16022, AIM-DPM osv.
| XF510 Cp | XF510 Sp | XF510 Dp | |
|---|---|---|---|
| Technology | Pneumatic | Pneumatic | Pneumatic |
| Marking area | 50 x 20 mm (1.968» x 0.787») | 100 x 80 mm (3.937» x 3.15») | 200 x 80 mm (7.874» x 3.15») |
| Display | 7″ color touchscreen | 7″ color touchscreen | 7″ color touchscreen |
| Embedded fonts type | 10 | 10 | 10 |
| Types of codes | Datamatrix, QR Codes | Datamatrix, QR Codes | Datamatrix, QR Codes |
| Machine dimensions (L x W x H) | 136.4 x 86.7 x 137 mm (5.370» x 3.413» x 5.394») | 219 x 237 x 170 mm (8.622» x 9.331» x 6.693») | 319 x 237 x 170 mm (12.559» x 9.331» x 6.693») |
| Power consumption rate | 140 VA | 140 VA | 140 VA |
| Input voltage | 100 – 240 V AC | 100 – 240 V AC | 100 – 240 V AC |
| Communication Interfaces | RJ45, USB(x2), RS232, 8I/4O, Process IO | RJ45, USB(x2), RS232, 8I/4O, Process IO | RJ45, USB(x2), RS232, 8I/4O, Process IO |
| Available languages | 19 | 19 | 19 |
| Machine weight | 2.35 kg (5.181 lbs) | 7.8 kg (17.196 lbs) | 9.7 kg (21.385 lbs) |
| Accessories | Protective boot or shutters | Protective boot or shutters | Protective boot or shutters |
| Operating Temperature | 5° to 45°C (41° to 113°F) | 5° to 45°C (41° to 113°F) | 5° to 45°C (41° to 113°F) |
| Compressed air supply | 6 Bar | 6 Bar | 6 Bar |
| Fieldbus (option) | Profinet, Ethernet IP | Profinet, Ethernet IP | Profinet, Ethernet IP |
| Control unit | XCOM p | XCOM p | XCOM p |
3D-stift for merking av deler
3D-stiften gjør det enkelt å merke deler med komplekse geometrier ved å tilpasse seg formen på hver enkelt del.
Spissen på stiften forlenges eller trekkes automatisk tilbake for å følge overflaten som merkes, noe som muliggjør merking av deler med ulik høyde, skrå flater eller ujevne overflater uten justering av Z-aksen. Eliminerer behovet for roterende akse på sylindriske deler.
Rask stålgraveringsmaskin

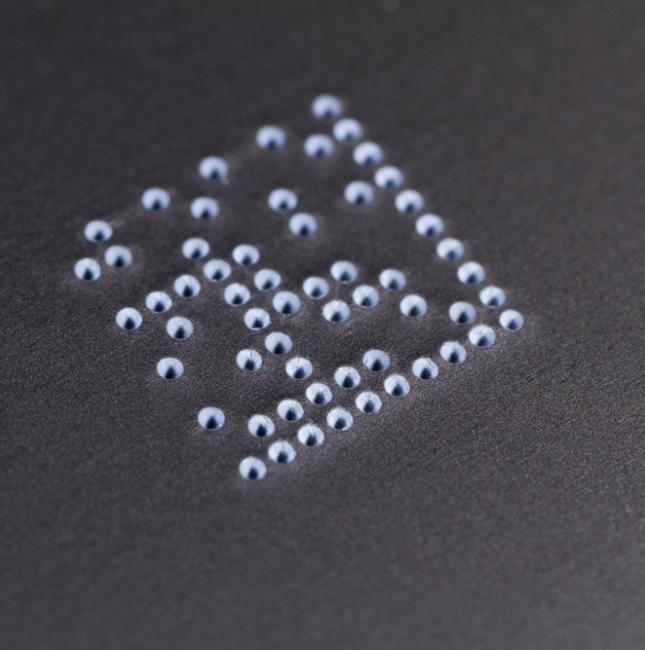

Enten det gjelder 2D-koder, datoer, tellere, variabler, tekst, serienumre, former, logoer, batchnumre eller enkel identifikasjonsmerking for gravering av aluminiumsplater, stål eller stålplater – med opptil 12 tegn per sekund tar XF510p hurtigmerking til et nytt nivå for alle materialer opptil 62 HRC. Med så korte syklustider vil XF510p ikke skuffe.
Industriens førstevalg
Med over 50 000 solgte enheter verden over og mer enn 15 billioner merkede tegn har XF510p blitt industriens foretrukne valg for direkte merking i høyt volum og høy hastighet.
Utviklet for kontinuerlig bruk med minimalt behov for service, er XF510p en pålitelig løsning for rask og nøyaktig merking – og gir svært god avkastning på investeringen.
Oppdag vårt helt nye utstyr!
eZ150 beveger nålpregingshodet langs en lineær akse. eZ150 er en elektrisk lineær akse med 150 mm slaglengde, spesielt utviklet for å gjøre integrasjonen av våre prikkpregingsmaskiner i industrielle produksjonslinjer enklere.
Kompakt design, flere festepunkter, mulighet for horisontal eller vertikal montering, støvbeskyttelse og innebygde endebrytere gjør installasjonen enkel og fleksibel.
eZ150 kobles direkte til XCOM-maskinkontrolleren, noe som muliggjør rask og direkte programmering uten behov for å konfigurere et PLC-system. Den er et plug & play-tilbehør – du trenger kun å definere arbeidsmodus basert på valgt prikkpregingsmodell.
Denne nålpregeren kan håndtere mer enn 20 materialer
| DOT PEEN | |
|---|---|
| PLASTICS | |
| ABS |  |
| PA | |
| PC | |
| PE, BET | |
| PMMA, Acrylic | |
| POM – PBT | |
| PP | |
| METALS | |
| Aluminum |  |
| Anodized Aluminum | |
| Brass | |
| Carbide | |
| Coated metal | |
| Copper | |
| Gold, silver, nickel, platinum | |
| Stainless steel | |
| Steel | |
| Titanium | |
= Merking / rissing
= Gravering / dyptmerking
