XF510r
INTEGRERBAR RISSING

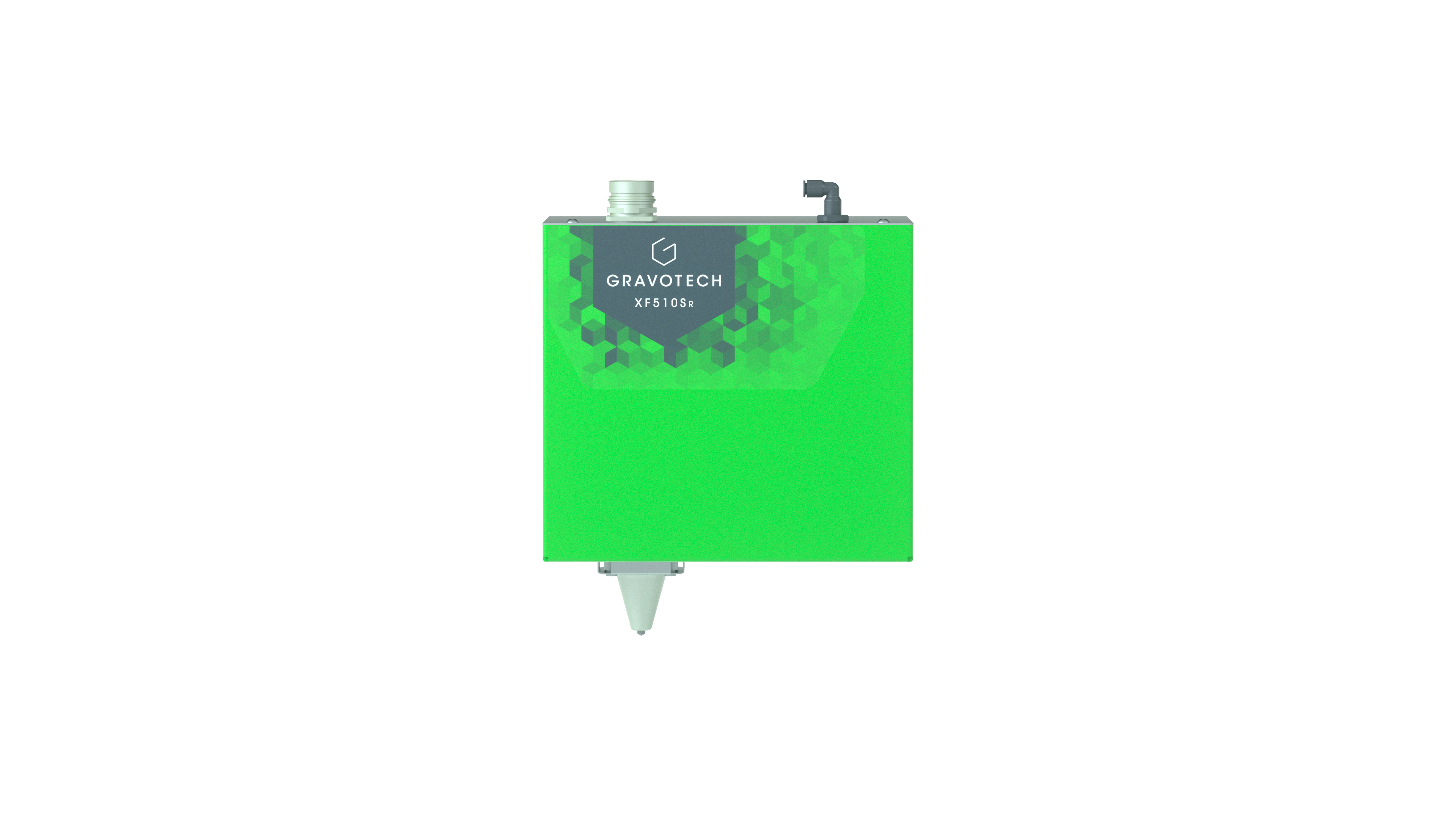

XF510r: Den presise og konsistente pneumatiske rissemerkingsmaskinen
Last ned våre brosjyrer
Produktdatablad
Nålpregingsteknologi
Pneumatisk
Merkeområde
Cr: 40 x 50 mm (1.6» x 2») Sr: 80 x 50 mm (3.1» x 2») Dr: 160 x 50 mm (6.3» x 2»)
Kompatible materialer
Plast og metaller
Dette merkesystemet utfører direkte merking på delene dine samtidig som støynivået reduseres. Det er stille nok til å oppfylle de strengeste kravene til støy, og er en ideell industrimarker for stålmerking, sporbarhetsmerking og merking på produksjonslinjer.
STILLEGÅENDE DPM-MASKIN
Risseteknologi er ideell som metallmerkingsmaskin for metalldeler (rør og profiler) eller formede plater (chassis og karosserideler) som naturlig vil resonere ved nålpregermerking. Rissing, ved å redusere antall slag, gir en jevn og nesten lydløs merking med høy kontrast, noe som gjør den enklere å lese. Med Data Matrix-settet tilbyr vi også muligheten til å bytte til nålpreger-modus når du trenger å merke en 2D-kode.
KVALITETSMASKIN FOR RISSING
Utviklet for å kombinere dybde med et estetisk resultat, kan hastighet, kraft og posisjon justeres for å oppnå konsistent og lesbar direkte merking av deler – med høy motstandsdyktighet gjennom lakkering og etterbehandling. Dette gir tegn av høyeste kvalitet med tilgjengelige skrifttyper.
ROBUST OG HOLDBAR INDUSTRIMARKER
Består av styreskinner med høy stivhet og høyytelses stifter med stor slaglengde, anti-grat-egenskaper og diamantspiss. Kraften og presisjonen i denne DPM-maskinen kommer fra kvaliteten på konstruksjonen, noe som sikrer høy ytelse, lite vedlikehold samt lavt strøm- og luftforbruk.
Tekniske spesifikasjoner
Generelt
Teknologi
Pneumatisk nålpreging
3 modeller (L x w x h)
Cr: 182 mm (7.2») x 167 mm (6.6») x 199.5 mm (7.9»)
Sr: 222 mm (8.7») x 167 mm (6.6») x 199.5 mm (7.9»)
Dr: 302 mm (11.9») x 167 mm (6.6») x 199.5 mm (7.9»)
Merke kapasitet
Maks merkeområde
Cr: 40 x 50 mm (1.6» x 2»)
Sr: 80 x 50 mm (3.1» x 2»)
Dr: 160 x 50 mm (6.3» x 2»)
Materialhardhet (HRC)
<62
Høyytelses stifter
Karbidstiftspiss
Vinkel på 110° eller mer, avhengig av applikasjon
Diamantstift
XCOM controller
med fargeberøringsskjerm og lett tilgjengelige tilkoblinger (RJ45, USB host, USB-enhet, RS232, dedikert I/O, sikkerhet (ytelsesnivå d), bruker-I/O, Z-akse og Ethernet-baserte feltbusser)
Merkingen oppfyller internasjonale standarder
Data Matrix™ ECC200, 5×7 font, DT05-89, ATA Spec 2000, UID, SAE AS9132, NASA-STD-6002, MIL-STD-130, ISO/TS 16949, AIAG B-17, AIAG B-4, ISO/IEC 16022, AIM-DPM osv.
| XF510 Cr | XF510 Sr | XF510 Dr | |
|---|---|---|---|
| Technology | Scribing | Scribing | Scribing |
| Marking area | 40 x 50 mm (1.575» x 1.968») | 80 x 50 mm (3.15» x 1.968») | 160 x 50 mm (6.3» x 1.968») |
| Display | 7″ color touchscreen | 7″ color touchscreen | 7″ color touchscreen |
| Embedded fonts type | 10 | 10 | 10 |
| Types of codes | Datamatrix, QR Codes | Datamatrix, QR Codes | Datamatrix, QR Codes |
| Machine dimensions (L x W x H) | 182 x 167 x 224 mm (7.165» x 6.575» x 8.819») | 222 x 167 x 224 mm (8.740» x 6.575» x 8.819») | 302 x 167 x 224 mm (8.74» x 6.575» x 8.819») |
| Power consumption rate | 140 VA | 140 VA | 140 VA |
| Input voltage | 100 – 240 V AC | 100 – 240 V AC | 100 – 240 V AC |
| Communication Interfaces | RJ45, USB(x2), RS232, 8I/4O, Process IO | RJ45, USB(x2), RS232, 8I/4O, Process IO | RJ45, USB(x2), RS232, 8I/4O, Process IO |
| Available languages | 19 | 19 | 19 |
| Machine weight | 9 kg (19.9 lbs) | 10 kg (22 lbs) | 11.5 kg (25.3 lbs) |
| Accessories | Protective shutters or boot | Protective shutters or boot | Protective shutters |
| Operating Temperature | 5° to 45°C (41° to 113°F) | 5° to 45°C (41° to 113°F) | 5° to 45°C (41° to 113°F) |
| Compressed air supply | 1 – 8 Bar | 1 – 8 Bar | 1 – 8 Bar |
| Fieldbus (option) | PROFINET, EtherNet/IP | PROFINET, EtherNet/IP | PROFINET, EtherNet/IP |
| Control unit | XCOM p | XCOM p | XCOM p |
Merking på produksjonslinje
XF510r rissemaskinen gir enestående hastighet, kvalitet og pålitelighet for sporbarhetsmerking, både ved lav- og høyvolumproduksjon. Med det valgfrie Data Matrix-settet blir koder og tegn merket perfekt i én operasjon og på rekordtid.
Dedikert XF510r-stift

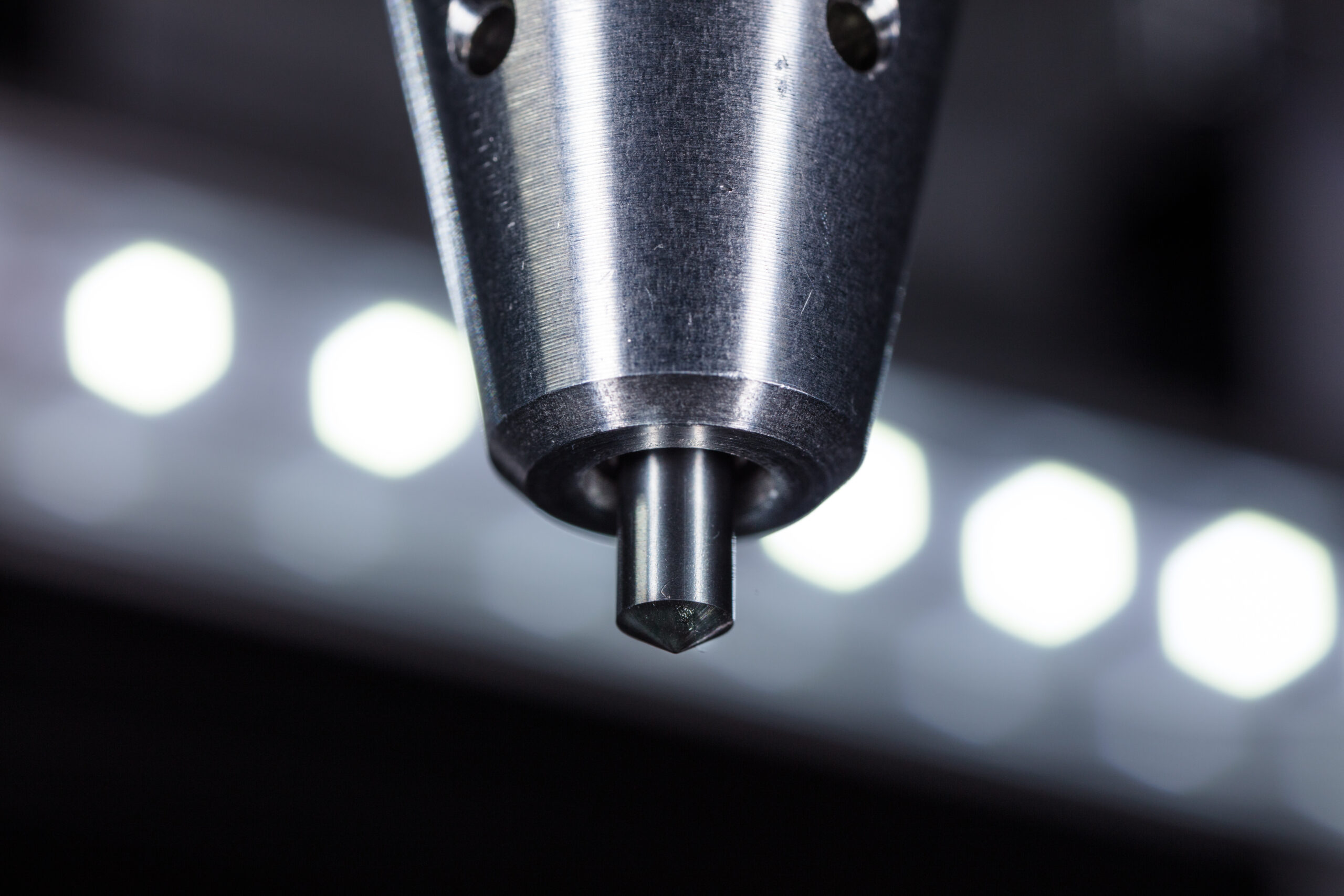

Et utvalg stifter tilpasset hver applikasjon, også for stålmerking. Ulike stempelstørrelser for å tilpasse fra tynne navneskilt til dyp merking av chassis. Tilgjengelig med karbid- og diamantspisser for ulike overflater.
XCOM-kontroller for perfekt kontroll av merkehodet

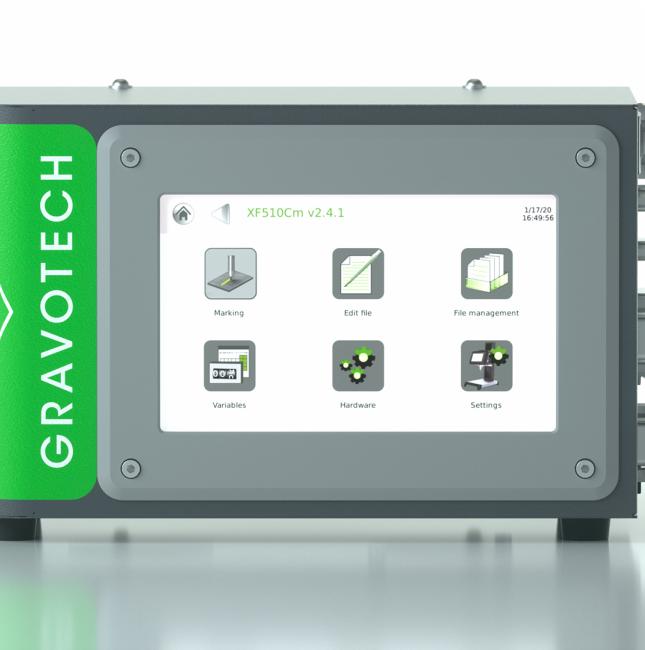

XCOM-kontrolleren styrer hele produktserien og forenkler bruk og administrasjon av merkingen, samtidig som den forbedrer kvaliteten på alle merkene. XCOM-styreenheten er den mest kommunikative på markedet, med RS232-porter, USB, Ethernet TCP/IP, Profinet, Ethernet IP, EtherCAT samt 8 innganger / 4 utganger for enkel integrasjon i alle produksjonslinjer.
Oppdag vårt helt nye utstyr!
eZ150 beveger nålpregingshodet langs en lineær akse. eZ150 er en elektrisk lineær akse med 150 mm slaglengde, spesielt utviklet for å gjøre integrasjonen av våre prikkpregingsmaskiner i industrielle produksjonslinjer enklere.
Kompakt design, flere festepunkter, mulighet for horisontal eller vertikal montering, støvbeskyttelse og innebygde endebrytere gjør installasjonen enkel og fleksibel.
eZ150 kobles direkte til XCOM-maskinkontrolleren, noe som muliggjør rask og direkte programmering uten behov for å konfigurere et PLC-system. Den er et plug & play-tilbehør – du trenger kun å definere arbeidsmodus basert på valgt prikkpregingsmodell.
Denne DPM-merkingsmaskinen kan håndtere mer enn 20 materialer
| DOT PEEN | |
|---|---|
| PLASTICS | |
| ABS |  |
| PA | |
| PC | |
| PE, BET | |
| PMMA, Acrylic | |
| POM – PBT | |
| PP | |
| METALS | |
| Aluminum |  |
| Anodized Aluminum | |
| Brass | |
| Carbide | |
| Coated metal | |
| Copper | |
| Gold, silver, nickel, platinum | |
| Stainless steel | |
| Steel | |
| Titanium | |
= Merking / rissing
= Gravering / dyptmerking
