XF530 p/m
INTEGRERBAR nålpreger – DYPMERKING
XF530 p/m: Dyp og permanent nålpreger-merkingssystem
Last ned våre brosjyrer
Produktdatablad
Nålpregingsteknologi
Elektromagnetisk og pneumatisk
Merkeområde
200 x 50 mm
(7.9» x 2.0»)
Kompatible materialer
Plast og metaller

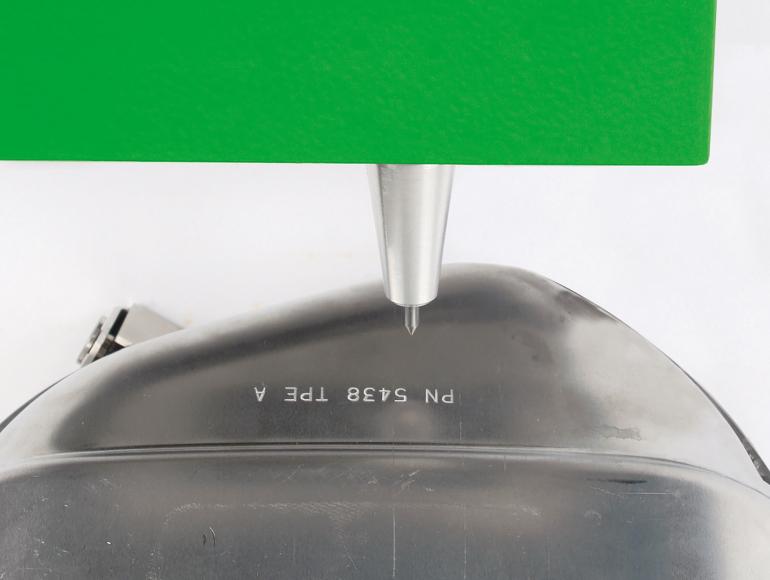

Denne nålpregingsmaskinen lager slitesterke og sikre merker på alle metaller. Den er den perfekte løsningen for å identifisere deler som skal tåle tøffe forhold, for direkte merking før videre bearbeiding og for antikopieringsmerking.
DYP MERKING
Med en dybde på opptil 0,5 mm er XF530 nålpreger-maskinen det eneste dypmerkingssystemet som oppnår denne dybden på så kort syklustid. Merkingen er tydelig og motstandsdyktig mot værforhold, forurensning og rust, og sikrer langvarig lesbarhet. Den er også ideell for direkte merking før videre bearbeiding, lakkering eller overflatebehandling.
NÅLPREGERGRAVERING
XF530 har et stort merkeområde på 200 mm (7,9») × 50 mm (2»), spesielt tilpasset gravering av store tegn (over 10 mm (0,4») høyde) for enkel lesbarhet på lang avstand eller utendørs. Denne dype nålpregermaskinen er en ideell løsning for olje- og gassindustrien samt bygg- og anleggsbransjen.
DYP GRAVERINGSMASKIN
Denne dype nålpregergraveringsmaskinen, tilgjengelig i pneumatisk eller elektromagnetisk versjon, er bygget med komponenter av høy kvalitet og ytelse. Den velprøvde konstruksjonen er videreutviklet over flere tiår for å sikre eksepsjonell holdbarhet og pålitelighet, spesielt i krevende applikasjoner. XF530 gir slitesterke og manipulasjonssikre merker på alle materialer med lav total eierkostnad.
Tekniske spesifikasjoner
Generelt
Teknologi
Elektromagnetisk og pneumatisk nålpreging
XF530 finnes i to versjoner
Pneumatisk (p) – krever trykkluft
Elektromagnetisk (e) – elektrisk versjon
Merke kapasitet
merkeområde
200 x 50 mm (7.9» x 2»)
Materialhardhet (HRC)
<62

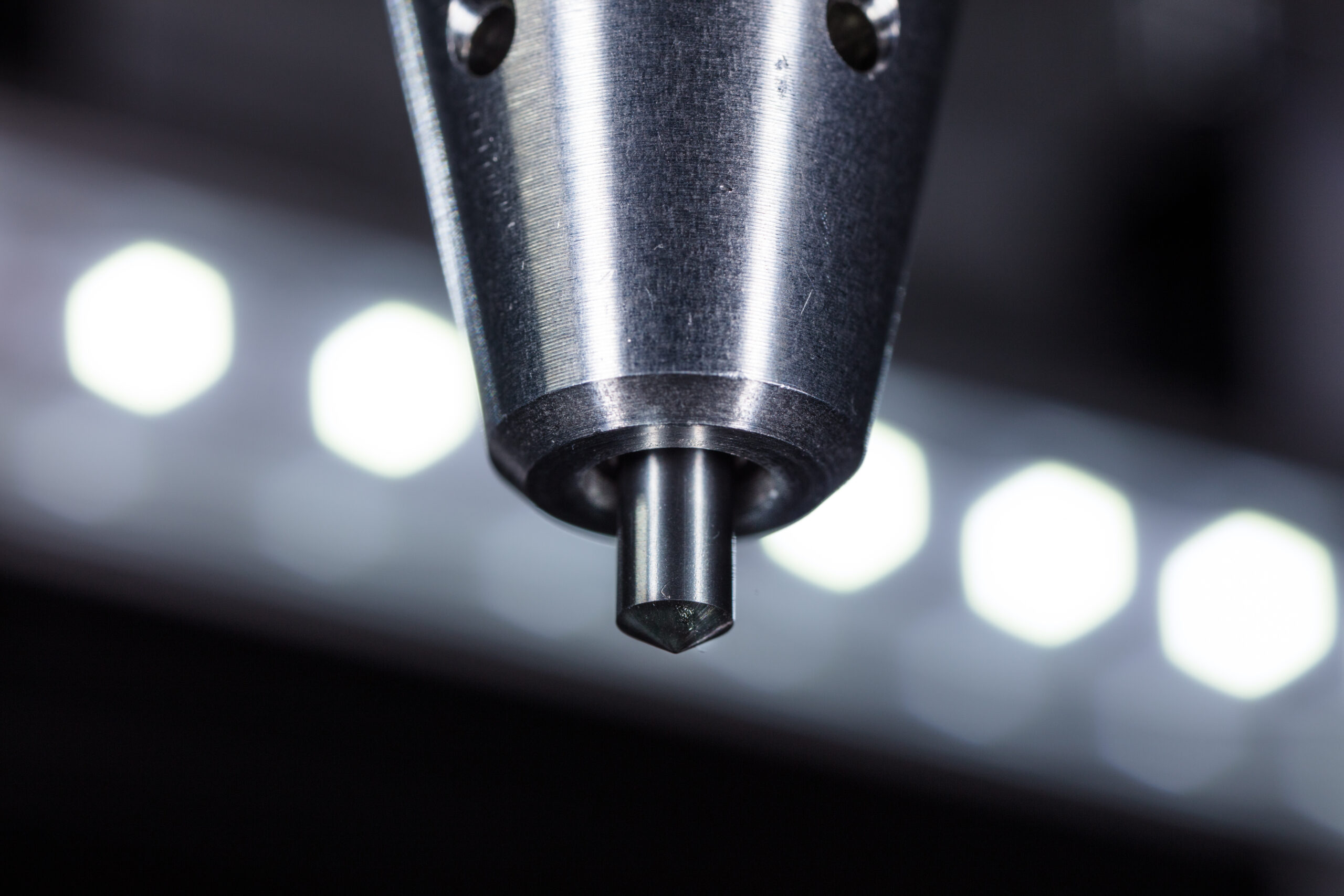

Høyytelses stifter
Spesielt karbidmateriale brukes i stiftspissen, noe som gjør det mulig å merke alle typer metaller og gir lang levetid.

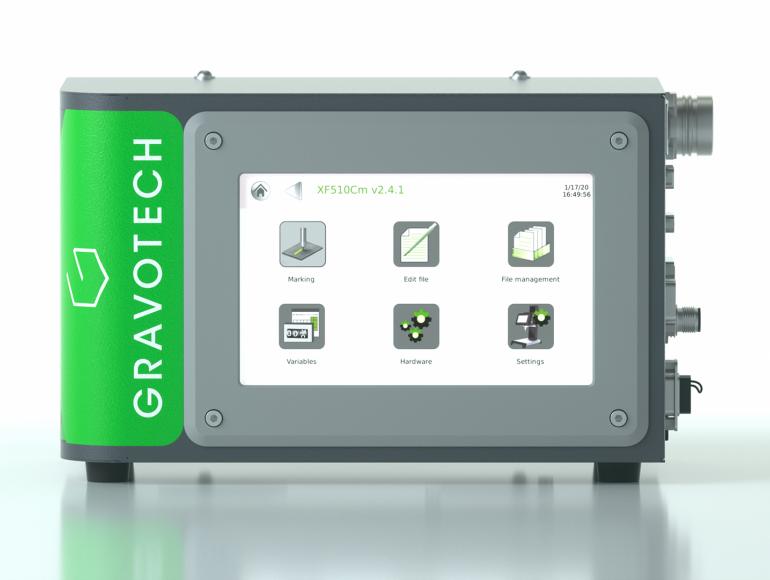

XCOM controller
med fargeberøringsskjerm og lett tilgjengelige tilkoblinger (RJ45, USB host, USB-enhet, RS232, dedikert I/O, sikkerhet (ytelsesnivå d), bruker-I/O, Z-akse og Ethernet-baserte feltbusser)
Den mest kommunikative styreenheten på markedet
RS232-porter, USB, Ethernet TCP/IP, Profinet, Ethernet IP, EtherCAT samt 8 innganger / 4 utganger for enkel integrasjon i alle produksjonslinjer.
| XF530p | XF530m | |
|---|---|---|
| Technology | Pneumatic | Electromagnetic |
| Marking area | 200 x 50 mm (7.874» x 1.968») | 200 x 50 mm (7.874» x 1.968») |
| Display | 7″ color touchscreen | 7″ color touchscreen |
| Embedded fonts type | 10 | 10 |
| Types of codes | Datamatrix, QR Codes | Datamatrix, QR Codes |
| Machine dimensions (L x W x H) | 343 x 170 x 221 mm (13.504» x 6.693» x 8.7») | 343 x 170 x 221 mm (13.504» x 6.693» x 8.7») |
| Power consumption rate | 260 VA | 260 VA |
| Input voltage | 100 – 240 V AC | 100 – 240 V AC |
| Communication Interfaces | RJ45, USB(x2), RS232, 8I/4O, Process IO | RJ45, USB(x2), RS232, 8I/4O, Process IO |
| Available languages | 19 | 19 |
| Machine weight | 13.5 kg (29.762 lbs) | 13.5 kg (29.762 lbs) |
| Accessories | Handles & Feet, Protective shutters | Handles & Feet, Protective shutters |
| Operating Temperature | 5° to 45°C (41° to 113°F) | 5° to 45°C (41° to 113°F) |
| Compressed air supply | 5 – 7 Bar | |
| Fieldbus (option) | PROFINET, EtherNet/IP | PROFINET, EtherNet/IP |
| Control unit | XCOM p | XCOM m |
Dyp graveringsmaskin
Vår produktserie kan enkelt omgjøres til en mobil løsning for merking av store deler – den perfekte delmerkeren! Med et par store håndtak for enkel posisjonering, kombinert med standard eller tilpassede føtter, står maskinen alltid stabilt på delen. I tillegg kan to ringer på toppen kobles til en balanseanordning for bedre ergonomi og for integrasjon i rørledningsmerking.
Pneumatisk versjon for hastighet
Våre pneumatiske nålpreger-maskiner er ideelle for merking av tekst med svært korte syklustider. Trykkluft gir høy ytelse ved merking.
Stiften vibrerer med høy frekvens og oppfyller de høyeste kravene til hastighet i industrien. Pneumatisk nålpreger er også den foretrukne løsningen for direkte merking før videre bearbeiding, lakkering eller overflatebehandling.
Elektromagnetisk versjon for presisjon

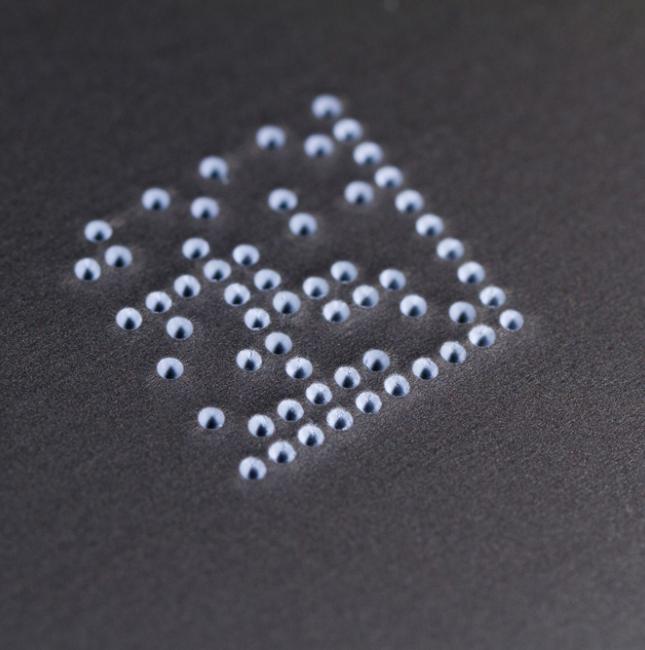

De elektromagnetiske merkingsmaskinene er best egnet for applikasjoner som krever høy presisjon og konsistens. De er ideelle for å lage slitesterke og manipulasjonssikre 2D-koder. Den elektromagnetiske versjonen har høyest slaglengde og kan kompensere for høydeforskjeller på opptil 0,27», noe som gjør den til det foretrukne valget for buede deler. Den perfekte løsningen som delmerker.
Denne nålpregeren kan håndtere mer enn 20 materialer
| DOT PEEN | |
|---|---|
| PLASTICS | |
| ABS |  |
| PA | |
| PC | |
| PE, BET | |
| PMMA, Acrylic | |
| POM – PBT | |
| PP | |
| METALS | |
| Aluminum |  |
| Anodized Aluminum | |
| Brass | |
| Carbide | |
| Coated metal | |
| Copper | |
| Gold, silver, nickel, platinum | |
| Stainless steel | |
| Steel | |
| Titanium | |
= Merking / rissing
= Gravering / dyptmerking
